低压电缆故障检测仪厂家技术参数


时间:2019-3-15 11:34:25 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

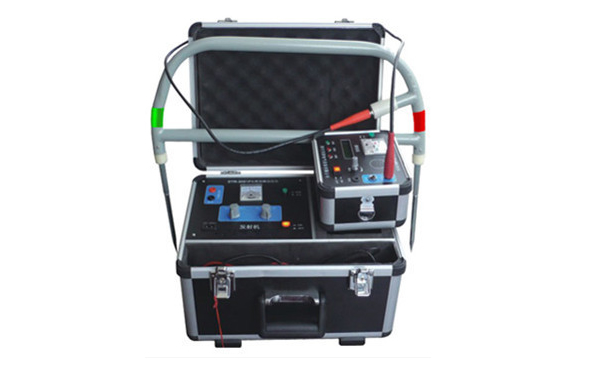

低压电缆故障检测仪

  低压电缆故障检测仪(路灯电缆故障检测仪)”是陕西意联电气专门针对“低压电力电缆和路灯电缆的运行故障”而精心设计研制出的最新一代电缆故障故障定位仪,其主要为解决直埋电力电缆的短路、断路故障、死接地故障和电缆故障点受潮,使用加高压使故障点放电听声音定点困难的巨大难题。


    低压电缆故障检测仪的主要技术性能:在设计上利用的是电磁感应的原理来实现其种种功能,而不同于以前强迫故障点放电听声音大小的定点方法,所以不需要升压设备,从而保障了人身安全。操作时低压电缆故障检测仪在距离故障点20到30米可以感应到故障点的电磁波,同时也自动引导电缆路径、指示故障点的方向,表头指针方向发生转换时的那一点就是故障点。从而使本来繁琐复杂的故障定点工作变的非常的轻松,特别适合野外现场操作,极大的方便了使用客户,也提高了工作效率降低了劳动强度。


    低压电缆故障检测仪由发射机及接收机两部分组成。发射机发射一个连续的电波信号,接收机接收到此信号的同时对电缆的故障点位置、电缆埋设路径、埋深同步进行测试。大量的现场实验证实,比起以前的高压放电听声音寻找故障点,不受外界杂音等种种因素干扰,非常快速的找到故障点,工作效率大大提高了数10倍。在实际的生产生活中低压电缆的数量要远远多于高压电缆的数量,同时由于埋深浅、绝缘要求很低,它的故障率远远大于高压电缆,低压电缆故障测试仪的使用性能刚好适合低压电缆的使用特点及故障特征,同时价格也便宜,操作携带方便,实用性非常的强。


    另外低压电缆故障检测仪对‘冲闪法’无法解决的单芯电缆接地和断线故障特别合适,定点准确快捷,误差以厘米计。



低压电缆故障检测仪技术参数:

1.探测距离≤10km
2.探测深度≤3m
3.路径误差<8cm
4.定位误差<5cm
5.定位阻值范围:0~4MΩ



低压电缆故障检测仪工作原理
A.探测路由工作原理
   当交流电流通过一直线导体时,在该导体周围便产生了一个同轴的交流电磁场。将一线圈放于这个磁场中,在线圈内将感应产生一个同频率的交流电压,感应电压的大小决定于该线圈在磁场中的位置。当磁力线方向与线圈轴向平行时,线圈感应的电压将较大(图1所示);当线圈轴向与磁力线方面相垂直时,线圈感应的电压将较小(图2所示)。由此可判断出线缆的路由。利用接收线圈的45°法也可测出地下线缆的埋深。

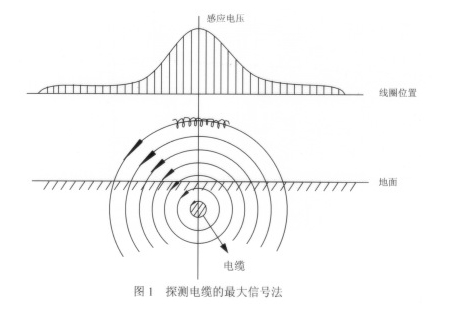

探测电缆的最大信号法


B、探测故障工作原理:
  将发射机产生的直流脉冲送入被测电缆,通过绝缘不良点入地。在入地点形成点电场,该点电场在地表面形成的电场如下图2所示。接收机中的直流放大器通过电位差探头取得故障点前后(沿线缆路由)的电位差,由于故障点前后的电位差符号相反,当电位差探测架的前后顺序不变时,则直流放大器中值表头将向不同方向摆动,中值表头在故障点前与越过故障点将会有方向的变化。通过表头摆动方向的变化,即可确定线缆对地绝缘不良的故障点。根据电场原理,接收机的电位差探架距离故障点越近,在等距离条件下取得的电位差越大;中值表针摆动也越大;同样,探架刚离开故障点时,中值表针摆幅也是较大(但与未过故障点摆动方向相反)。如果探架中间正好是故障点,由于电位差为零,则中值表头摆幅也为零。

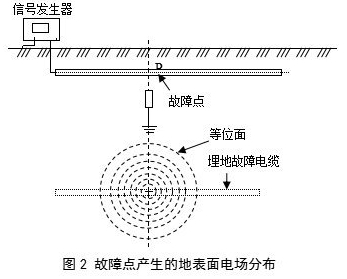

故障点发生的地表电场分布

低压电缆故障检测仪配套组成

1.发射机 1台
2.接收机 1台
3.感应式探头(组件) 1件
4.电源线 1根
5.输出线 2根 【测试或地线延伸线18米左右壹根】
6.电位差式探测架组件【含探针两个】 1套
7.接地棒 1根
8.探头连接线 1根
9.说明书 1本
10.充电器 1个
11.以上附件装在两台黑色箱内。
