电缆故障测试实例以及测试波形分析


时间:2019-3-12 16:05:32 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

  电缆故障测试实例以及测试波形分析:10KV交联电缆接死地故障低压脉冲测试波形

  故障类型:此电缆为高压交联电缆、运行单相击穿,故障相绝缘电阻接近0欧姆,电缆全长1300m左右,电缆在电缆沟电缆架之上铺设。


  测试过程:先用低压脉冲法对二根好相分别进行相地、相间全长测试,测试波形如图1所示(2微秒扩转后),测试全长为1296m,与实际长度接近。

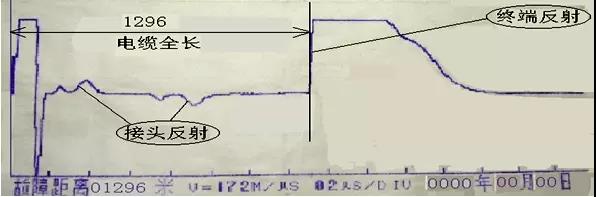

低压脉冲法测试全长反射波形
图1      低压脉冲法测试全长反射波形


低压脉冲法测试接地故障反射波
图2     低压脉冲法测试接地故障反射波形

  图1测试波形中有很小的接头反射,需要注意的是,当电缆上有两个以上的接头时,接头反射波形反映的距离就只有前面的正确,后面的就不正确了(各接头多次反射波形叠加)。


  随后,对故障相用低压脉冲法测试,测试波形如图2所示:


  波形分析:图2中,为标准的短路故障反射波形,故障距离为247m,后用高压冲闪法测试验证,测试距离一致(冲闪法测试短路故障时,反射波形全为正波形,反射波形前面没有负反冲波形,要注意区别)。最后在测试距离附近找到了封闭性的故障点。


      测试提示:死接地故障,用低压脉冲法就能测试出故障距离,但是故障定点就相对比较困难,特别是封闭性死接地故障,放电声特别小,象本例故障,电缆放在地面上,也只能听到一定的范围内有放电声,难以确定放电点。所以要用多种方法,综合分析判断故障点。用在电缆外表面撒沙土的方法,确定放电点,是安全又准确的方法,实际测试时,遇到封闭性接地故障,可以做为精确确定故障点的一种方法运用。
