地理电缆故障检测方法:我国农网改造作业中,有不少区域选用了地埋电缆。尽管聚氯乙稀绝缘塑料电缆具有较好的化学稳定性能,并具有不占农田、运行安全、降低线损等许多长处,但长期运用后,因为多种原因,地埋电缆发作现象逐步增多。据了解,敷设一年以上的地埋线,许多供电所辖区内都有呈现。因而如何快速、准确的找出点,及时扫除,就成了各农电部分实现服务承诺,取信与民、并推进农网改造进展的当务之急。
一、 地埋线发作原因剖析
了解地埋线发作原因,能够有用地避免发作,削减发作几率,并有助与及时扫除。一般说来。 地埋电缆发作,是因为以下几方面原因构成:
1、外力损坏:是发作的首要原因。例如在地埋线路上方重复施工、铺设水管,修筑水渠、植树、搞建筑物等等,往往极易损害地埋线绝缘层,构成断线或接地。
2、接头:因为施工中接头工艺不标准,极易构成接头处机械损害。或许存在接头处触摸电阻较大、绝缘不良等问题。电缆带负荷运行一段时刻后,接头处危险往往构成断线或接地。
3、敷设不标准:地埋线敷设时,要有严格的工艺要求。但因为农网改造作业量大面广、人员紧缺,部分区域在地埋线施工中,往往存在这样或那样的不标准施工行为。例如地沟回填时不必细纱土,用含有碎石的土块直接回填,极易导致损害绝缘层。或许开沟深度过浅,如深度小于0.6m,极易在地外表重压下构成断线或接地。在高寒区域,如敷设深度小于冻土层厚度,更简单因热胀冷缩构成断线。
4、其他原因:例如地埋线自身存在质量缺陷;化学物质侵蚀;白蚁或鼠类咬伤损坏等等,也会构成地埋线发作。
二、 地埋线各种检测办法及特点
1、剖析判断法
针对呈现的地埋线,一般先要了解发作相关状况,然后进行归纳剖析,找出发作原因,然后有针对性地查找扫除。例如,找知情的当事人如施工人员,电缆用户,以及其它相关人员,具体了解状况,往往可能以较小的价值在 短时刻内扫除。
剖析判断的长处是简便易行,不需求复杂的仪器,对有些能够及时扫除。其缺陷为:大部分往往难以找出发作的切当原因,因而,用此种办法难以快速扫除。关于埋线长度上百米的地埋线,在无仪器状况下,靠人为剖析判断查找,有时开挖十几处,费时十几天也难以找出点,而且有时还会对同一沟内其它电缆构成损害,发作新。这种办法一般不单独运用,而是与其它仪器检测办法合作运用。
2、用简易接地检测仪测验
现在市售的许多品牌接地测验仪,其作业原理和测验办法迥然不同。其作业原理为:给接地电缆施加一固定电压信号,在接地点周围地面就构成电场,离点越近,相同距挑拨电位差越大,反之亦然。依据这一原理,就能找到接地点。这类测验仪器商场价格几百元-几千元,对接地电阻很小的地埋线能够到达测验意图。据了解。因为本钱低廉、许多农电部分购买了此类仪器。
但用这种仪器检测地埋线,其局限性也非常大。因为地埋线中,点处接地电阻非常高,通常阻值较低的为几十千欧,阻值高的达几兆乃至几百兆欧。因而,用该类仪器扫除效率较低,误判率较高,难以到达快速、准确地扫除意图。

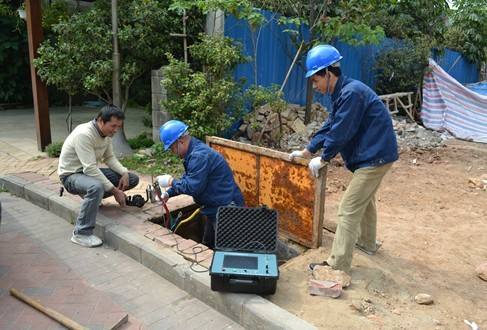

3、用智能型电缆测验仪仪器测验
地埋线很多运用,是近几年的事。因而,地埋线测验办法许多乡村电工及修试人员不很了解。地埋线出了,若无先进的仪器和较好的测验办法,往往不能在供电企业服务承诺的时限内扫除,这样不但耽误了时刻,浪费了人力,用电农户有定见,影响了农电供应企业形象,挫伤了农民对农网改造作业的积极性。因而,乡村地埋线急需更专业。更有用的检测仪器。
与地埋线比较,地埋电力电缆在我国已有了几十年的运用历史,地埋电缆检测仪器从开端的电阻电桥、电容电桥测验、驻波测验,到后来开展为闪络测验。仪器开展已经历了普通示波管显现的闪测仪、存贮示波管显现的闪测仪,到现在已研发出产了智能性仪器。闪测仪选用了大规模集成电路,计算机处理技能,大屏幕液晶显现技能等新技能、新工艺。运用电力电缆测验仪器,加以改进后,测验地埋线,其作用非常好,效率高。经很多实践,一般测验一处地埋线,从开端到完毕在30分钟以内,准确率极高。
3.1、仪器组成
智能性电缆探测仪,如DTC系列电缆探测仪,一般由四大部分组成:一是点测距仪(闪测仪),能在几分钟内测量出点大概方位,正负差错在三米之内。二是途径仪,能便利准确地找出地埋线切当敷设方位,查找差错±0.1米。三是定点仪,能在粗测后,与高压脉冲电源合作,准确地找到点方位,定点差错一般在±0.2米之内。四是一体化高压直流脉冲电源,能够给电缆施加几千伏, 高至一万伏高压脉冲,迫使间点瞬时击穿,发作冲击波,以便在地面上准断定点。
3.2各部分作业原理简介
①、点测距仪(闪测仪):依据脉冲反射法原理,给电缆施加一脉冲信号,该信号波传输到点后,因阻抗不匹配而回来测验端。依据发射波及发射波之间的时刻差,就能快速断定点大概方位。针对不同,施加脉冲波,有低压脉冲波和高压脉冲波之分。该仪器适用测断线、短路、髙低阻接地等各种。
②途径仪:给电缆施加一固定频率交流信号,用专用接纳机接纳,运用电缆上方不同区域具有不同的磁场接纳作用这一特点,可敏捷找到电缆埋设方位。
③定点仪:当给电缆施加高压脉冲时,大能量的高压脉冲瞬时开释,在点处闪络放电,构成电流冲击,发作地震波及电磁波。定点仪运用特制的声磁传感器接纳,可准确地找到点。
④一体化高压脉冲电源:一般由调压器、高压变压器、高压硅堆、高压脉冲电容器、放电间隙、高压放电棒等组成。能够输出1万伏直流负高压,经放电间隙后给电缆施加固定频率的瞬时高压脉冲。经过很多实践,低压电缆或低压电缆,在有点放电通路状况下,给其施加一万伏以内高压脉冲,因脉冲持续时刻极短,一般不会损害电缆绝缘,或许对电缆绝缘损害极小。
3.3、优缺陷剖析
智能性电缆测验仪器其测验速度快、准确率髙的长处是显而易见的。其缺陷是因其技能含量髙,出产制构本钱髙。因而价格也较高,需求经过培训的专业人员操作。
三、 地埋线测验时应注意事项
地埋线测验,是一个归纳各方面经历和技能的系统工程,其测验办法也不是单一的,实践作业中要灵活运用各种测验手段。总的说来,智能性电缆工测验仪器正逐步被农电供电企业接纳运用,相信未来几年内这类仪器会成为地埋线测验首要仪器。因为智能性仪器价格较高,因而,在购买和运用时要注意以下几点:
1、购买仪器时必定要仔细调查厂家状况。一般正规出产厂家的产品,不只质量可靠,商场占有率髙,其技能培训、售后服务均有保证。这一点对经费紧张、经历缺少的农电供应企业尤为重要。
2、仪器运用人员有必要经过培训后才干操作仪器,特别是对高压测验技能必定要有足够的了解和重视。
3、测验时运用的高压直流脉冲电源,一般应选用输出电压低于1.5万伏的电源。电源输出电压一般要控制在1万伏以内,而且测验回路中,必定要有电缆,即能构成高压脉冲能量瞬时开释回路。制止给好电缆之间,或好电缆对地之间施加高压脉冲。
4、高压测验时,同一电缆沟内其它电缆应暂时断电,测验端和被测电缆用户端要有专人看守,用户端电缆与室内供电缆路要彻底别离,确保人身安全和用电电器安全。
5、测验完毕后要对高压端彻底放电。
