低压电缆故障检测仪分析低压电缆故障


时间:2018/12/28 15:34:32 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

低压电缆故障检测仪分析低压电缆故障

  在我国电力电缆较普遍使用是上世纪60年代以后,等级有限,使用范围较窄,当时为解决低压电缆故障,科研人员研制生产出了以“冲闪法”为原理的低压电缆故障测试仪。该仪器测试电缆故障的方法有三个步骤:


测距仪测距离

  第1步先用测距仪测距离。其实,先要判断电缆故障是高阻还是低阻或者是接地,根据这个条件采用不同的测试方法。如果是接地故障,就直接用测距仪的低压脉冲法来测量距离;如果是高阻故障就要采用高压冲击放电的方法来测距离,用高压冲击放电的方法测距离时又要许多的辅助 设备 :如高压脉冲电容、放电球、限流电阻、电感线圈以及信号取样器等等,操作起来既麻烦又不安全,具有一定的危险性,更为烦琐的是还要分析采样波形,对测试者的知识要求比较高。


查找电缆路径

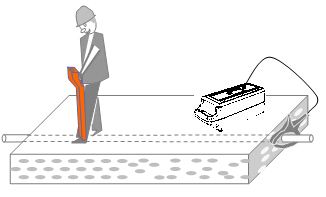

  第二步是查找路径(如果路径清楚这一步可以省掉)。在查找路径时,要给电缆加一信号(路径信号发生器),再用接收机接收这个信号,沿着有信号的路径走一遍,就确定了电缆的路径。但是,这个路径的范围大致要在1-2米之间,不是特别准确。



  第三步是根据测出的距离来准确定位。其依据是打火放电产生的声音,当从定点仪的耳机听到声音 大的地方时,也就是找到了故障点的位置。但是,由于是听声音,所以,受环境噪音的影响,找起来相当费时间,有时要等到晚上才可以。当遇到交联电缆时,就更费时间了,因为,交联电缆一般都是内部放电,声音非常小,几乎听不到, 后只有丈量了。 因此上说,用这种方法可以解决大部分的以油侵纸作绝缘材料的电力电缆故障,对于近几年出现的以交联材料和聚乙烯材料作绝缘材料的电缆故障,测试效果不是太理想,原因是打火放电所产生的声音往往很小(电缆外皮没有损伤,只是电缆内部放电),遇到这种情况时,就只有用其它方法来解决了。


  虽然有这样的不足之处,但以“冲闪法”原理设计成的电缆故障测试仪在很长一段时间内为企业解决了不少电缆故障,大家基本上是认可的,其贡献有口皆碑。目前已广泛运用到各个行业,随着各行各业的快速发展,电缆的用途越来越广泛,电缆的种类也不断增多,这样电缆故障不断发生就是一种必然。


  我们知道,各行业对所用电缆的等级、使用的环境、接线配电的方式、绝缘要求各不相同,不同电缆的电缆故障特征也有很大的不同之处,原因是使电缆发生故障的因素有许多方面,可目前人们由于以前养成的习惯,总想以一种方式解决所有的电缆故障,所以现在市场上还是以“冲闪法”为原理设计的电缆故障测试仪占主导地位。


  然而,在有些行业用“冲闪法”去解决电缆故障,根本就测不出故障,而且很有可能会产生严重后果,如路灯用的电缆和矿山用的井下电缆就不能直接用“冲闪法”去测试故障。同样其它行业用的电缆都有各自的特点,在此我们不能详细介绍。但是,随着科学技术的不断发展,我们应该能够找到更加简便的测试方法,把电缆故障进行分类,对症下药,具体问题具体分析,这样我们就会发现实际有些电缆的故障无须“冲闪法”的原理,解决起来也十分方便快捷。


  在多年的实际工作中,我们发现高压电缆和低压电缆的故障各有许多不同之处,高压电缆故障多以运行故障为主,且大多数是高阻故障,而高阻故障又分泄露和闪络两大类型;而低压电缆故障只有开路、短路和断路三种情况(当然,高压电缆也包括这三种情况)。


 另外,低压电缆在实际使用过程中还有以下特点:
a.敷设的随意性比较大,路径不是很明白。
b.敷设时不像高压电缆那样填沙加砖后深埋,相反埋深较浅,易受外 力损伤而出现故障。
c.电缆一般较短,几十米到几百米不等,不像高压电缆往往在几百米到几公里。
d.绝缘强度要求低,处理故障做接头时,工艺较简单。
e.绝大多数电缆在故障点处都有十分明显的烧焦损坏现象。故障点在电缆外皮没有留下痕迹的情况,十分罕见。
f.所带负载变化较大,而且往往相间不平衡,容易发热,由此引发的故障多为常见。
  ⒈多种测试方法集于一身,相互验证结果,以确定故障点的性。
  ⒉体积小、重量轻、单人轻松操作,没有辅助设备。
  ⒊采用电池供电,适宜野外工作,不用打火放电。
  ⒋电缆的路径查找(可以确定在30公分之间)、埋深探测、故障点定位同步完成,效率高。
  ⒌对故障点的确定,仪器有直观显示,不需要作波形分析。
  ⒍不受地下情况(如电缆的分叉、打捆、接头扭曲等)影响,像探地雷一样,点对点去查找故障点,定位误差在十几公分以内,相当准确。
  ⒎不受路面情况影响,如:地砖、绿化带、水泥路面等。
  ⒏测试现场安全,对测试者没有危险,对电缆没有二次损坏。
  ⒐价格低廉,一般用户都能接受。


  我们知道低压电缆绝缘要求较低,同时运行过程中电流较大,出现故障后有明显的特征,具体归类如下:

  第1类故障:整条电缆被烧断或某一相被烧断,此类故障造成配电柜上的电流 继电器 动作,电缆在故障处损坏相当严重。

  第二类故障:电缆各相都短路,同样,此类故障造成配电柜上的电流继电器和电压继电器都动作,电缆在故障点损坏也很严重(可能是受外力引起的)。
  第三类故障:电缆只有一相断路,电流继电器动作,故障点损伤较轻但表露较明显。可能是该相电流太大或者是由电缆质量造成。

  第四类故障:电缆内部短路,外表看不出痕迹,此类故障一般是由于电缆质量造成的,比较少见。 DW型低压电缆故障定位系统中的测距仪和定位仪结合使用能非常方便地完成测试。


  同时针对不同故障特征及电缆长度也可独立完成测试。具体如下:

  第1类故障和第二类故障如果电缆较短时(小于500米)可直接使用故障定位仪进行故障定位,无须测距仪配合。只需手持接收机沿路径(路径可边走边测)走上一遍,即可确定故障点。

  第三类故障:由于电缆在故障点处损坏较轻,发射机发出的信号在此泄漏较少,用定位仪故障定位时,指示范围较窄,这时可先用测距仪测出故障点大概距离,再用定位仪定位也很方便。

  第四类故障:此类故障是目前所有电缆故障中 难测的一种故障,此时可用测距仪分别在电缆两头对电缆进行测试,再拿测试结果和实际长度相比较,就可将故障点确定在一个很小的范围内(1-3米),此时将电缆挖开后再找出可疑点,或干脆将这一段电缆锯掉(因为低压电缆很便宜,绝缘要求低,接头好做),或用定位仪,在这一段范围采用音频定位,也可确定故障点。


电力电缆故障测试仪

  目前,广大的电力电缆故障测试仪的用户所使用的以“冲闪法”为基础的电缆故障测试仪,在解决低压电缆的低阻故障和死接地故障时,一般都能用测距仪较方便地粗测出故障点的距离(此类故障点的距离测试是无须高压放电设备的,用的是低压脉冲法),但故障点定位还是要用打火、放电、听声音这一方法,同时该类仪器的路径仪和定点仪是分开的,这就造成了找准路径时无法同步定点,而定点时又往往走偏路径,而且该类仪器的路径仪由于原理所限,找电缆路径时,很难找到电缆的准确路径,一般是在1-2米的宽度之间。
