地下管线探测仪的功能及使用方法


时间:2018-9-26 11:04:33 | 作者:陕西意联电气 | 标签: 地下管线探测仪
  地下管线探测仪的功能及使用方法:地下管线探测仪是利用电磁感应的原理来探测地下金属管道和电缆的精确走向和深度以及管线外皮故障点。通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点。地下管线探测仪既可用于查找电缆(带电或不带电)路径,又可用于寻找直埋电缆故障。地下管线探测仪改变了传统的电缆故障定位概念,不需高压试验装置,不需使用交流电源,不需分析波形。

地下管线探测仪电磁法测试方法

>、地下管线探测仪电磁法测试能够确定电缆的路径及部分电缆故障点(开路故障)大致位置,对于电缆故障特别是开路故障通过观察电磁波的变化来判断是很方便并且是很准确的。

、连线:用直连法,将信号线插头插入发射机插座中.将红色信号线夹在电缆故障相上.将黑色信号线尽可能远离电缆并与电缆方向成90度角度,并与接地棒相连.见下图
地下管线探测仪电磁法测试方法

、用管线探测仪采用“波峰法”进行长距离追踪,用以确定管线走向,并根据信号的强弱关系,将信号急剧减小或戛然消失(突跳点)地段确定为异常区域.根据实际工作经验,故障的精确位置在信号突然消失处的前后1米左右位置(与埋设深度等有关).有几个短路接地点,就会有几个突跳点,一般情况下,离发射机最远的短路接地点信号变化最明显,解决时应首先解决最远或最明显的信号变化点,解决后重新测试,这时你会发现剩下的故障点信号变化比原来测试时明显得多,重复上述过程分别解决各个故障。

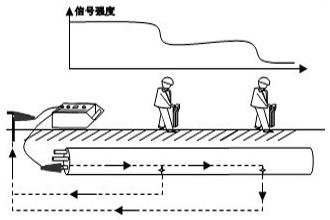

用管线探测仪采用波峰法

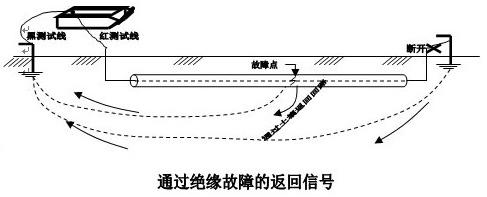

、地下管线探测仪跨步电压法测试:跨步电压法是我们实际应用中最为有效的方法,其检测原理是:由发射机提供一高压电流,电流经电缆故障点入地,在故障点周围产生一跨步电压,通过“A”字架的两根电极沿电缆路径测量电位的变化情况.当靠近故障点时,电位差将迅速增加,并在临近故障点前、后达到最大值.若遇多点故障,则可沿着电缆路径测到多点“极性变化点”,再分别找到多点地电突变的“零”电位点.故障定位实际就是测定地下管线的绝缘破损处.当对管线施加一定信号时,就会有一部分信号通过外皮破损点返回,参见下图

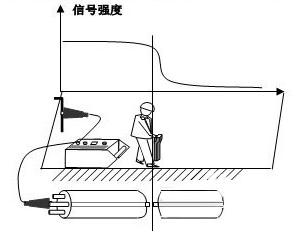

地下管线探测仪跨步电压法测试

、管线的对地泄漏电流可由“A”字架两脚分别接收,而接收机显示的信号大小则是两针接收信号的差值,当两针接收的差值为零时,则说明“A”字架在故障点的正上方

、在故障定位测试之前首先要确定导线的路径.如果在管线测试时,有异常信号损失,这可能是部分信号从绝缘破损处逸出到大地中形成的

、当路径被确定及故障的大体区域确定时,切断管线终端与地的连接点,使泄漏电流集中通过故障点.如果在终端处管线和地的连接被断开,发射机发射的电流将从故障点处流出.这将增大电流在故障点处的逸出,从而有利于实现故障定位

、将发射机接入电缆,见下图,频率选择定为低频,工作模式选为“A”字架模式

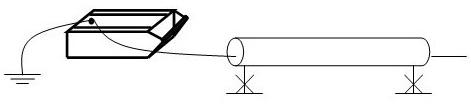

地下管线探测仪发射机接入电缆

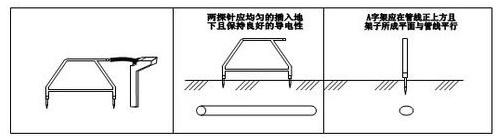

、接收机连到“A”字架上,用适当的力量把“A”字架插进土壤中(参见下图)

地下管线探测仪接收机

、地下管线探测仪接收机可测试流过“A”字架的电流差值.使用“A”字架沿管线行走时,每隔三、四步插入一下“A”字架.开始时可将增益调大,当你逐渐接近故障点(电流高度集中的地域)时,接收信机号的读数会越来越高.这时需要调节增益键以减小接收机的灵敏度.如果信号开始增加,你的行走速度就应适当的放慢;并仔细检查地上的每一小段,以防止忽略故障点.接收机的读数将继续越来越高,直到有一探针跨过这个故障点.当故障点位于两针之间,电流会减小到读数接近零.调节增益键,使得读数保持为适当值,同时移动“A”字架,每次移动10-30厘米,一直到产生一个最低的读数.此时,故障点就位于“A”字架两探针之间。

注意事项:

  地下管线探测仪接收机会对错误的电流测试的操作报警。如果在电流测试期间显示电流读数为“000”,则表示接收机探测到错误的电流读数。检查深度测量点的电缆前后至少有5米是直的。检查10米范围内信号是否相对稳定,并且在初始深度测量点的两边进行深度测量,检查目标电缆附近3至4米范围之内是否有相邻的干扰管线。这是造成深度测量误差最常见的原因,邻近管线感应了很强的信号可能会造成50%的深度测量误差,稍微偏离管线的位置进行几次深度测量,深度最小的读数是最准确的,而且此处指示的位置也是最准确的。
