电缆线路电缆故障的精确定点的新方法


时间:2018-9-21 11:12:56 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

电缆线路电缆故障的精确定点的新方法

  电缆故障的精确定点是故障探测的关键。目前来说,比较常用的方法是冲击放电声测法及主要用于低阻故障定点的音频感应法。实际应用中,往往因电缆故障点环境困素复杂,如振动噪声过大、电缆埋设深度过深等,造成定点困难,成为快速找到故障点的主要矛盾。

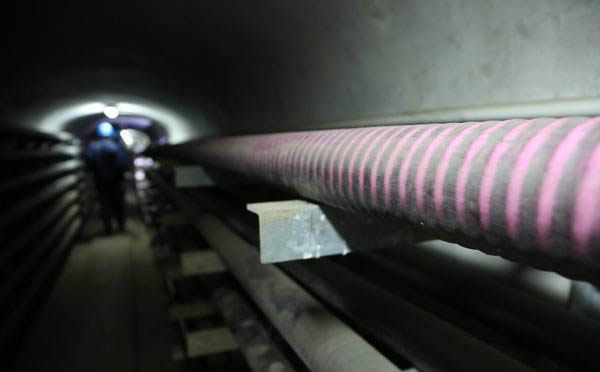

电缆线路电缆故障


一、声测法

  直接通过听故障点放点的声音信号或看故障点放电的声音信号所转换的其他可视信号来找到故障点的方法称为声测定点法。

  声测法是目前电缆故障测试中应用最广泛而又最简便的一种方法,95%以上的电缆故障都用此法进行定点,很少发生判断错误。

  声测定点主要是利用故障点的放电声音定点,使用可调压的高压设备,使故障点击穿放电,故障间隙放电时产生的机械振动,传到地面,便听到“啪、啪”的声音,利用这种现象可以十分准确地对电缆故障进行定点。对于电缆护层已被烧穿的故障,往往可在地面上用人耳直接听到故障点放电声。对于护层未烧穿的电缆故障或电缆埋设较深时,地面上能听到的放电声太小,则要使用耳机来监听判断进行定点。

  声测法是利用直流高压试验设备向电容器充电、储能,当电压达到某一数值时,经过放电间隙向故障线芯放电。由于故障点具有一定的故障电阻,在电容器放电过程中,此故障电阻相当于一个放电间隙,在放电时将产生机械振动。根据粗测时所确定的位置,用拾音器在故障点附近反复听测,找到地面振动最大、声音最大处,即为实际电缆故障点位置。


声测法原理接线图


  声测法放电电压的大小,由放电间隙来控制,一般在试验时,将放电间隙调至一定位置,将放电电压控制在20~25KV之间,每隔3~4s放电一次即可。

  声测试验中如果采用电容量较大的电容器,则应考虑试验设备的容量问题。一般以采用2KV·A的试验变压器和2-3KV·A的调压器较好。硅堆也应采用容量较大的硅堆(如2DL—75KV/1A),以防止烧坏。

  声测法的优点是容易理解,便于掌握,可信性较高;缺点就是受外界环境影响较大,受人的经验和测试心态的影响较大。

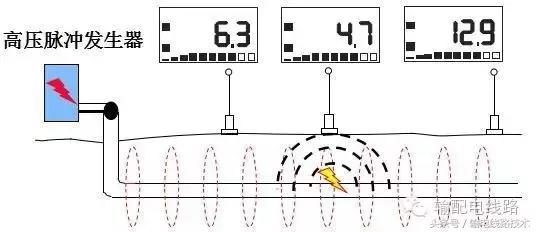

高压脉冲发生器

二、声磁信号同步接收定点法


  通过探测传感器的放电产生的声音信号和磁场信号的时间差来找到故障点的方法,简称声磁同步接收法。

  实际测试中,往往由于环境噪声的干扰,使人很难辨认出真正的故障点放电声音。采用声磁同步接收法,可以提高识别能力。

  测试原理是在向电缆施加冲击高压信号使故障点放电时,会在电缆的外皮与大地形成的回路中感应出环流来,这一环流在电缆周围产生脉冲磁场。由于一般环境电磁干扰与电缆故障放电的脉冲磁场相比弱得多,仪器能够可靠地检测出磁场信号。如在监听到声音信号的同时,接收到脉冲磁场信号,即可判断该声音是由故障点放电产生的,故障点就在附近 。

  现场测试时,往往已听到故障点放电声音了,但仍然不能最后精确地断定故障点在何处,特别是当电缆敷设在钢管或管道里边时,困难更大。通过检测磁、声信号的时间差,可以解决这一问题。

  由于磁场信号传播速度快,一般从故障点传播到仪器探头放置处所用的时间是微秒级,可忽略不计;而声音传播速度慢,传播时间在毫秒级;因此,可根据探头检出的磁、声信号的时间差,判断故障点的远近,测出时间差最小的点,即故障点。

  声磁同步法故障定点的过程:第一步用高压信号发生器向故障电缆中施加脉冲高电压 。第二步携带声磁同步法故障定点仪器,到 距离高压信号发生器十几米外的电缆路径上,查看仪器是否能接收到脉冲磁场信号。第三步依照故障测距结果与电缆的路径走向,找 出故障点的大体方位,携带声磁同步法故障定点仪器到该方位处,沿电缆的路径移动探头,寻找声音波形图。

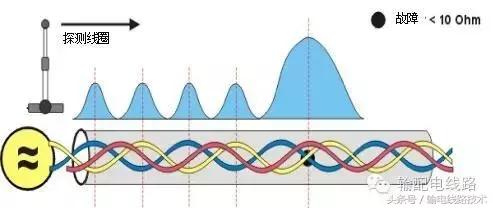

探测线圈

三、音频感应法

  当电缆线芯通过音频电流时,其周围将产生一个同样频率的交变磁场,这时,若在电缆附近放一个线圈,线圈中将因电磁感应而产生一个音频电势,用音频信号放大器将此信号放大后送入耳机或电表,则耳机中将听到音频信号,电表也将有所指示。若将线圈沿着电缆线路移动,则可根据声音和电表指示变化,来判断电缆故障点位置。这种方法称之为音频感应法。

  音频感应法一般用于探测故障电阻小于10欧的低阻故障。在电缆接地电阻较低时,故障点放电声音微弱,用声测法进行定点比较困难,特别是金属性接地故障的故障点根本无放电声音而无法定点。这时,便需要用音频感应法进行特殊测量。

  用音频感应法对单相电路接地故障、两相短路或两相短路并接地故障,以及三相短路或三相短路并接地故障进行测试,都能获得满意的效果,一般测寻所得的故障点位置之绝对误差为1~2米。其它类型故障,如一相或两相断线、单相接地等故障位置,若采用特殊探头,也能用音频感应法准确地测出来。

  定音频感应法点的基本原理与用音频感应法探测埋地电缆路径的原理一样。探测时,用1千赫的音频信号发生器向待测电缆通音频电流,发出电磁波;然后,在地面上用探头沿被测电缆路径接收电磁场信号,并将之送入放大器进行放大;而后,再将放大后的信号送入耳机或指示仪表,根据耳机中声响的强弱或指示仪表指示值的大小而定出故障点的位置。

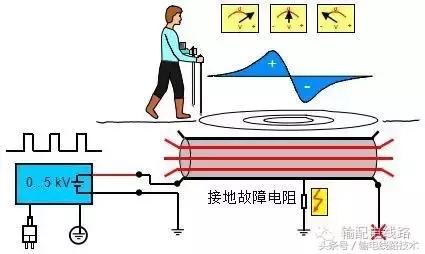

跨步电压法

四、跨步电压法

  直埋电缆的故障点处护层破损的开放性主绝缘故障或单芯高压电缆的护层故障,可以用跨步电压法。

  跨步电压法只能测试直埋电缆的开放性接地故障,不能用于探测非开放性的和其他敷设方式的电缆故障。
