①试机。先把“工作选择”置于“直闪”或“冲闪”、“量程变换”置于“1”、“脉冲宽度”位于2μs、“波 形位移”左旋至小、“输入振幅”适中。开机1min后将“工作选择”置于“脉冲”，此时屏幕上应出现图4.4—8所示的波形，然后调“上下”、“左右”、“辉度”、“聚焦”，使波形清晰、亮度适中并处于屏幕中心位置。关机 待测。
图4.4 —8 发送脉冲与时间刻度波形

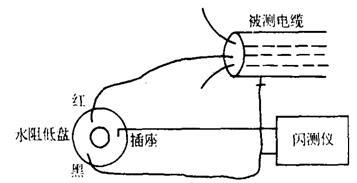

图4.4—9 低压脉冲法接线图
②按图4.4—9所示接线。将水电阻底盘(水电阻这里不用，只用水电阻底盘上的接线柱。水电阻的配制 方法见后述)上的黑色接线柱(地)和闪测仪地线柱一起牢固可靠地与电缆铅皮相接。水电阻底盘上的红色接 线柱接到被测电缆的一根芯线上 (红色接线柱经插座与闪测仪输入端相连)。
③将电缆故障定点仪面板各旋钮置于下列位置：
“工作选择”：开机1min后置于 “脉冲”。
“量程变换”：所测电缆长度小于3 000m时置于 “1”，大于3 000m时置于 “2”。
“脉冲宽度”：所测电缆长度小于50m时置于0.1μs，大于1 500m时置于2μs，在50～1 500m之间时置于0.5μs。
④调节“输入振幅”“起点定位”“基线间隔”“波形扩展”等旋钮，使波形处于佳观察状态。
(2) 直流高压闪络测量法
适用于闪络性故障和电阻值极高的故障的测量。
①开机前的准备 按图4.4—10所示接线。图中R为限流电阻，阻值0.5MΩ (设备容量大时可不用)，C为隔直流电容，容量大于0.1μF即可，耐压根据需要确定。R1、R2为分压电阻，T为高压变压器，变比为200：50 000，容量3～6kVA。A为电流表，采用100mA的表头。D为高压整流硅堆，一般用0.2/40kV的2只或3只串联。
图4.4—10 高压闪络法接线图
值得注意的是，R、R1、R2未采用固体电阻，而采用了水电阻。水电阻用蒸馏水和硫酸铜溶液配制。配制时，水阻盘的管内基本加满蒸馏水，然后把少许硫酸铜溶液一边倒入水阻管，一边用三用表测量电阻，直至阻 值合适为止。阻值稍大或稍小些也可以。用这样的方法制成的水电阻，R1为40kΩ(红色接线柱)或20kΩ(黑色接线柱)，R2为500Ω，装在水阻盘座内 (见图4.4—9)。
图4.4—11 高压闪络法测量波形图
②开机调整测量 开机后，将 “工作选择” 置于 “直 闪”，“输入振幅”先置于较小位置，在测量时根据信号的大 小适当调整。按下“清除”“抹迹”旋钮，抹去原来记录的 波形。再按“自试”，屏幕上即出现基波和刻度波，表明仪 器正常。然后再按“抹迹”，抹去基波和刻度波，等待记录 电缆故障波形。此时可慢慢提升电压，直至故障点击穿，屏幕上出现故障波形。调节“量程变换”、“波形扩展”等旋钮， 使故障波形清晰，容易观察，如图4.4—11所示。图中显示 的故障距离l=9.4×80=752m。一次闪络记录的波形可显示数十秒钟。随着背景亮度的增强，波形逐渐被淹 没。若需要，可重新抹迹再作闪络记录。
(3) 电感冲击高压闪络测量法
DFDL-S电缆故障测试仪适用于高阻泄漏故障和一般高阻故障的测量。
①测量线路连接如图4.4—12所示。图中L为一小电感，电感量约30μH，分成两段，根据试验选用。球间隙用以形成冲击高压脉冲。改变间隙的大小，即可控制冲击电压的高低。C为贮能电容，容量1μF左右，大些更好。
图4.4—12 电感冲击法测量接线图
图4.4—12 电感冲击法测量接线图
②开机准备、调整测量等与直闪法相同。
③几种典型波形如表4.4—1所示。
表4.4—1 几种典型波形
(4) 电阻冲击高压闪络测量法
①测量线路连接如图4.4—13所示。
图4.4—13 电阻冲击法测量接线图
图4.4—14 电阻冲击法实测波形
②波形如图4.4—14所示。该波形拐点明显，便于阅读(实际上是有失真的)，主要用于在电感冲闪时波形不好的场合。
③开机前后的准备及调整测量等，与直闪法相同。
