电缆故障查找的新方法


时间:2018-9-7 10:30:10 | 作者:陕西意联电气 | 标签: 电缆故障测试仪

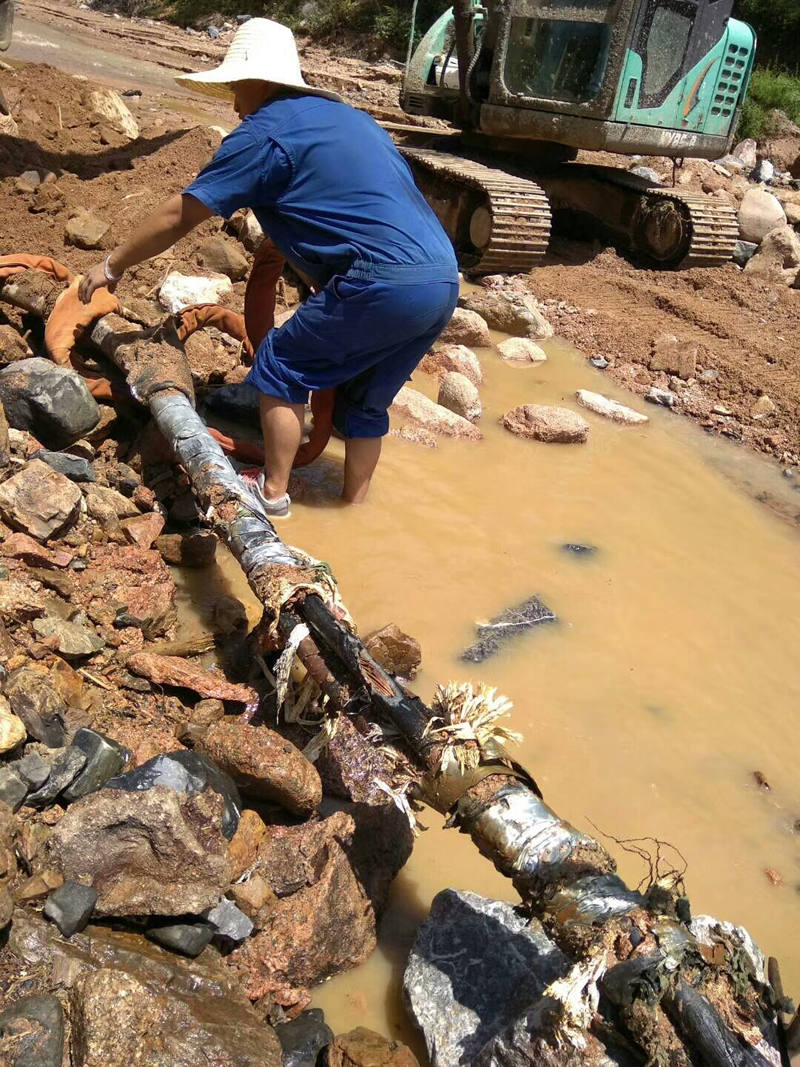

电缆故障查找的新方法_现场查找


  电缆故障查找的新方法是用于高、低压电力电缆发生故障时所采用的解决办法,在日常工作中,偶尔也会遇到运行中的电缆突发性的出现跳闸、送不上电等应急情况,非常影响企业的生产效率,那么,如果您遇到这种情况该怎么办呢?


  下面,我介绍一下电缆故障测试仪查找的方法,以陕西意联电力电缆故障测试仪为例,讲一下在实际应用中查找的新方法。


电缆故障查找的新方法(低压脉冲法)

  首先,将故障电缆的首尾端与负载脱离,如果有断路器,将断路器置于分闸状态,用绝缘电阻测试仪测量相间的电阻,对地的电阻,判断故障属于哪一相,是相间还是相间对地等等,如果是相间对地,用万用表测量对地电阻值多少,一般陕西意联根据售后服务部的反馈经验,如果测得电阻值在200欧姆以上,建议采用"闪络冲击法",否则采用"低压脉冲法"。

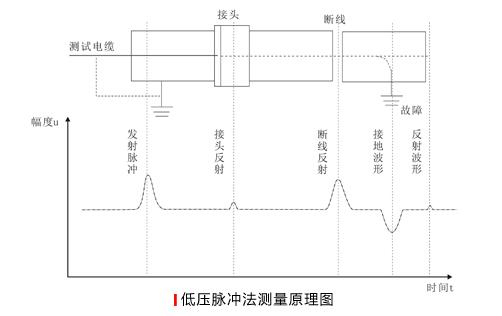

低压脉冲法


  上图是低压脉冲法的测量原理,根据陕西意联的售后服务反应,如果测量前,能对故障点充分的分析和准确的判断,故障点的准确性可以达到98%,定位直径小于1米。

电缆故障查找的新方法(高压闪络法)

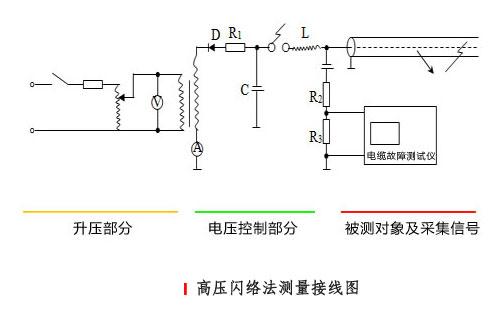

高压闪络法

  上图是电缆故障测试仪针对电阻大于200欧姆以上的测量方法,闪络冲击法,通过施加直流高压电压,是故障点产生放电,并接收放电声音。
