免维护吸湿器工作原理及疑惑与解答

标签: 智能变压器免维护吸湿器

免维护吸湿器工作原理及疑惑与解答


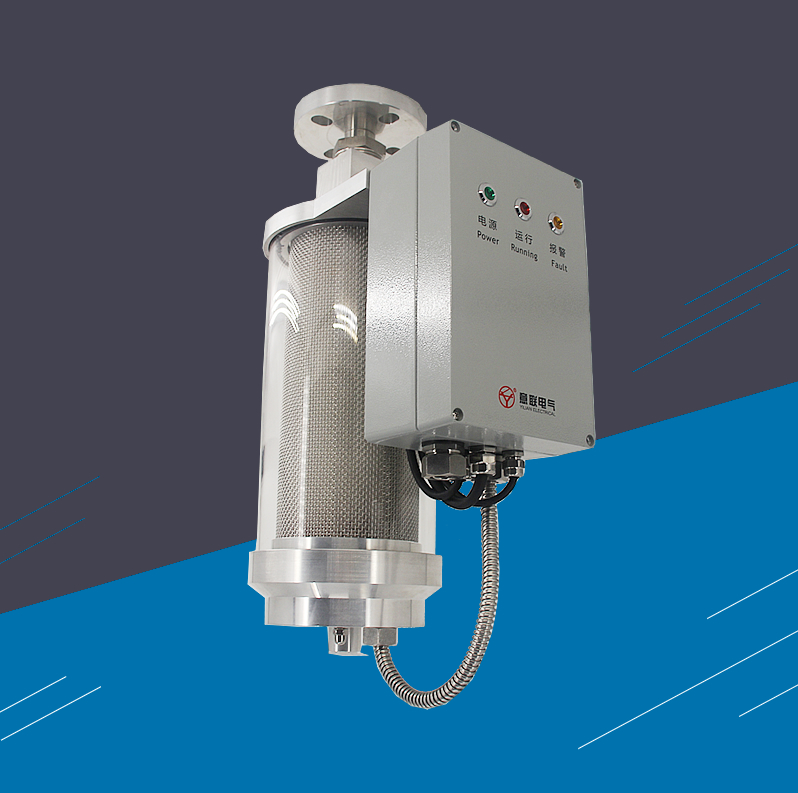

1、免维护吸湿器工作原理

      当进入储油柜内的气体通过免维护吸湿器底部的金属烧结网和内部的干燥剂时,底部的金属烧结网可以过滤空气中的杂物,而内部的干燥剂可以吸附空气中的水蒸气;保证进入变压器内部的空气是干净的、干燥的;从而保证变压器油的绝缘强度。并且当长时间使用,干燥剂受潮后, 免维护吸湿器具有自动加热功能,加热时水分在烘干器的作用条件下变成气态向外扩散,当碰到外界温度较低的玻璃管时,迅速液化成液态并顺着玻璃管壁流出外界,从而达到将湿气排出设备内部的目的。

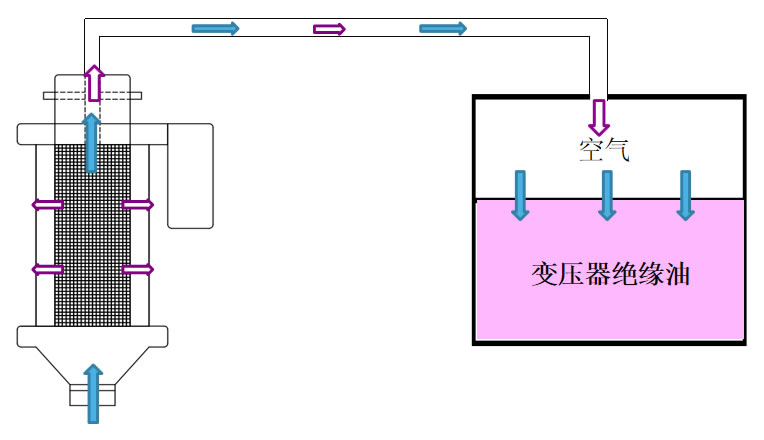

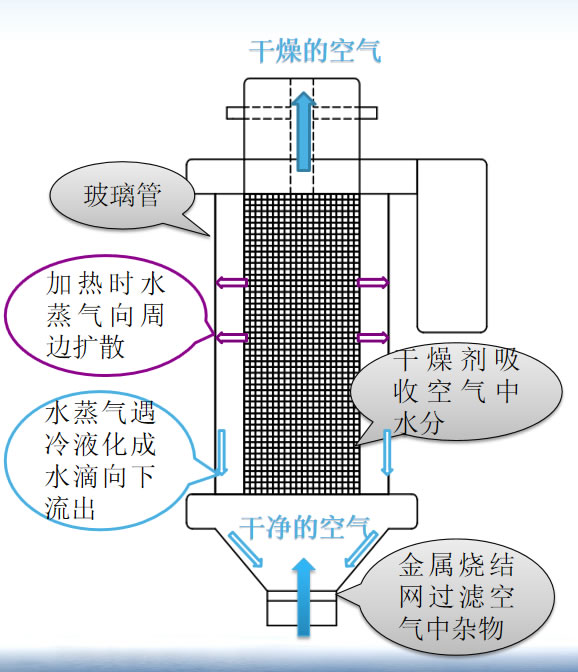

免维护吸湿器工作原理图

2、免维护吸湿器存在的疑惑与解答

疑惑1 :免维护吸湿器加热时水蒸气会不会被吸入变压器内部

      当变压器负荷减小或环境温度降低,变压器油面下降,吸入空气,当变压器吸入空气的时候,若此时开始加热, 这样就存在着加热时产生的水蒸气被吸入变压器的可能性。

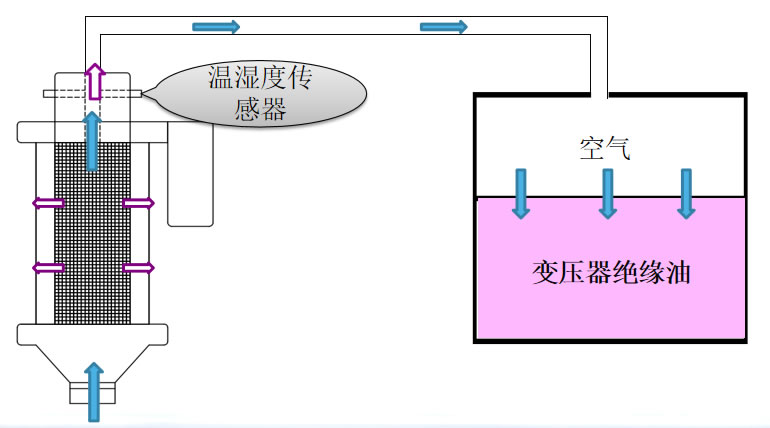

免维护吸湿器加热时水蒸气会不会被吸入变压器内部

解惑A 在吸气的时候停止加热


    由于通过免维护吸湿进入变压器内部的气体是往复双向循环的,这种现象受到环境温度、风速、变压器负载等综合因素的影响,当免维护吸湿器在加热的过程中,受到这些因素的影响,变压器产生吸气的状态,传感器检测进入变压内部空气的相对湿度,若大于设定值,则停止加热,以避免湿气进入变压器内部。

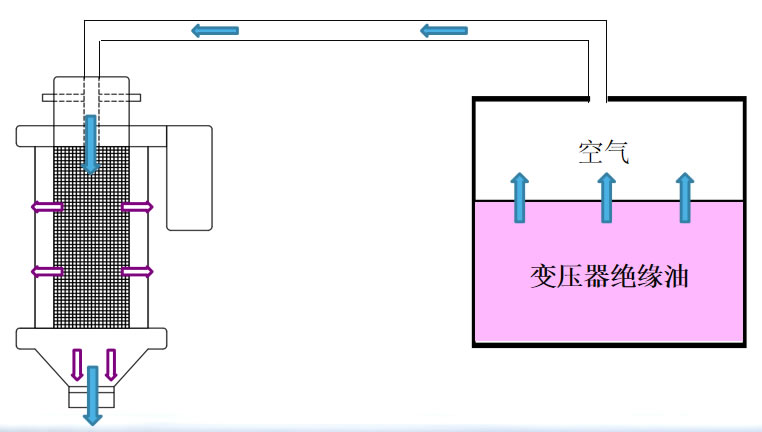

解惑A 在吸气的时候停止加热


解惑B 在呼气或静止状态下加热

> 静止状态下,加热产生的水蒸气冷凝成水滴流出,不会进入变压器内部。
> 呼气状态下,变压器油面升高,排出空气则加热产生的水蒸气随空气排出呼吸器内部。
> 加热的时间设定在中午的12时到14时之间,判断当前时间是否在这个时间段内,若在,则开始加热;若不在,则等待时间到达这个时间段内开始加热。

解惑B 在呼气或静止状态下加热

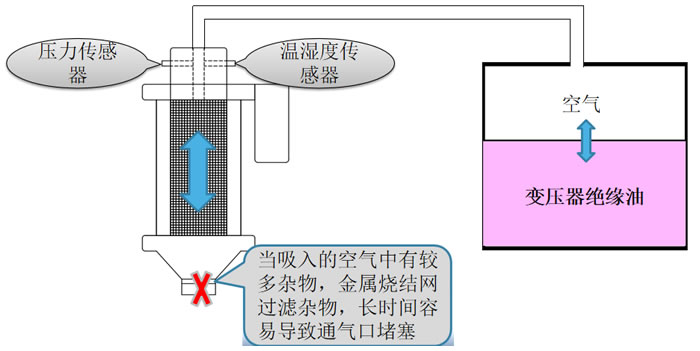

 疑惑2  无法直接观察到变压器的呼吸状态无法判断通气孔是否通畅


    内部干燥剂使用无色吸水硅胶,无法通过硅胶的颜色变化来判断变压器的呼吸状态,当底部通气孔发生堵塞时,变压器则无法正常呼吸,若长时间没有发现并解决,则导致设备故障。

无法直接观察到变压器的呼吸状态无法判断通气孔是否通畅

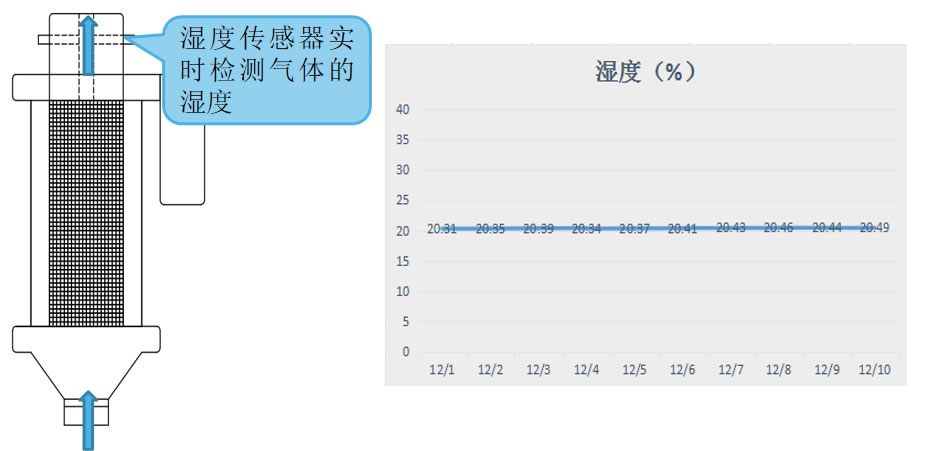

解惑C      监测进入变压器内部空气的相对湿度的变化


湿度传感器检测进入变压器内部空气的湿度。

每天定时向后台发送数据,监测进入变压器内部空气湿度的变化情况,如果底部通气口堵塞,由于堵塞使内部的空气和外部的空气不能进行双向循环,免维护吸湿器内部的空气一直处于静止的状态,因此内部的空气湿度一直保持不变。

监测进入变压器内部空气的相对湿度的变化

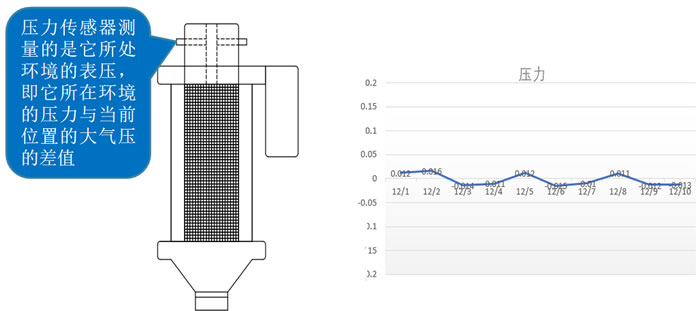

解惑D       压力传感器对内部压力的监测
压力传感器检测设备内部的压力,在正常状态下,免维护吸湿器内部的压力与外界环境的压力保持一致。
当免维护吸湿器底部发生堵塞时,内部的空气和外界的空气无法产生对流,随着变压器的负载和外界温度发生变化时,变压器也产生呼吸状态,免维护吸湿器内部的气压也随之改变。

压力传感器对内部压力的监测
