地下管线探测仪的应用

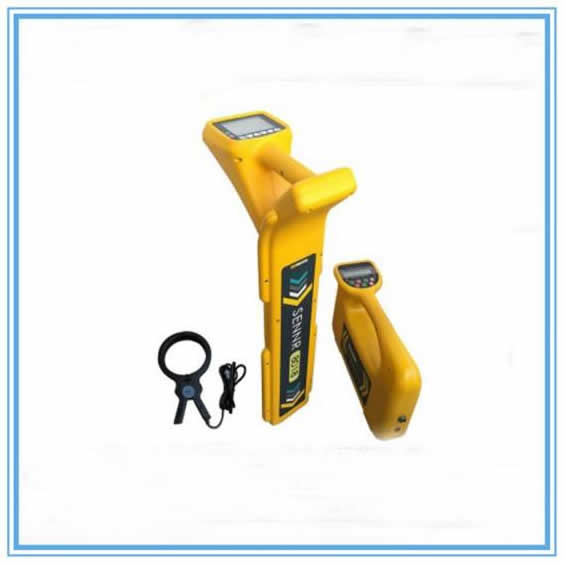

地下管线探测仪由一台发射机和一台接收机构成，用于地下管线路由的准确定位、深度测量和长距离的追踪。地下管线探测仪采用了双水平线圈和垂直线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。因而地下管线探测仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。
1、测定地下管线的路由；
2、测定地下管线的埋深；
3、通过电流方向测试准确判断目标管线的路由和埋深；
4、借助电流蜂鸣声直接判断管线的路由。
地下管线探测仪的工作原理：
将发射机白色信号线与管道连接，绿色信号线与大地连接，由PCM大功率发射机，向管道发送近似直流的4Hz电流和128Hz/640Hz定位电流，便携式接收机能准确地探测到经管道传送的这种特殊信号，跟踪和采集该信号，输入微机，便能测绘出管道上各处的电流强度。分析电流变化，实现对管道防腐层绝缘性的评估。地下管线探测仪
电流强度随着管道距离的增加而衰减，在管径、管材、土壤环境不变的情况下，管道防腐层对地绝缘越好，施加在管道上的电流损失越少，衰减亦越小。如果管道防腐层损坏，如老化、脱落，绝缘性就差，管道上电流损失就越严重，衰减越大。分析电流的损失，实现对防腐层破损状况的评估。
地下管线探测仪的技术特点
１.具有150W大功率发射机，采用4Hz近似直流的信号电流128Hz/640Hz定位电流。
２.具有管线仪全部功能，可以对长输管线定位、定深，测电流强度（CM）和确定电流方向（CD）。一次连接，测试距离可达30km。
３.配上A字架，可以将防腐层破损位置定位在几厘米之内
４.电流测绘系统对埋地长输管道（石油、燃气）任意长度管段的防腐层破损状况进行评估
５.采用多频管中电流法，应用外防腐层检测专用软件，可确定防腐层绝缘电阻大小
６.适用于不同管径，不同钢质材料，不同防腐绝缘材料，不同环境的埋地管道
７.快速评估，只需按一下键，采集数据，其余工作全部由软件和微机完成
８.接收机可以储存100个电流读数，可直接利用软件将收集到的数据下载到电脑上打印成图形
９.非接触式探测和评估，无需开挖地下管线
１０.操作简便，一个人操作即可
１１.发射机有过压、过载、过热保护功能
１２.可与全球定位系统兼容，RS232微机接口，可使用充电直流电源，还可使用220V交流电
1、采用 新集成电路和信号处理技术以达到优异的测试性能
2、测量信号的发送有:
（1）注入法：在有注入点的管线上直接注入信号，该方法测量精度高、抗干扰能力强；（2）感应法：在铁路、煤气、物探、线缆等无注入点的管线上探测路由和埋深；
（3）钳夹法：可用于可接触管线的信号加载，如监测井下管线、架空转直埋。并可配合接收机的听诊功能实现复杂管线的准确识别。
3、多种深度测量方法满足不同环境要求：双线圈直读法测量、70%法间接测量
4、不同的定位模式供用户选择：峰值模式、谷值模式
5、管线电流显示功能
6、接收测量状态自动调节功能
7、接收机在手动测量状态下具有蜂鸣提示音
8、信号10W大功率输出，保证了更远的探测距离和探测深度
9、自动检测显示电池的电压，欠压报警并自动关机
10、实时监测信号发射强度大小
11、诊器和钳夹功能：用于复杂管槽中管线的准确
地下管线探测仪主要指标
1、发射机技术参数注入模式480Hz 31KHz
感应、钳夹模式31KHz
输出电压0-400VP-P根据绝缘情况自动/手动调节
输出波形 正弦波
电源 12VDC 4.5AH 锂电池
大输出功率 10W
2、接收机技术参数
接收灵敏度 I≤100μA@1M对50HZ干扰防卫度 ≥100db
功耗 <1.0W
供电电源 12V 1.5AH 锂电池
大测试埋深 4.5米
测试埋深误差 ±0.05h±5CM （h为光缆的埋深）
测试路由误差 ≤5cm
测试线路绝缘程度 ≤25MΩ
利用注入法测试管线路由及埋深有效长度 不小于20Km （正常情况下）。
利用感应法测试线路路由及埋深有效长度 不小于3Km（正常情况下）。
注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。
地下管线探测仪的实际应用：
实测中根据对应的电流变化曲线，对防腐层状况进行评估及其对应的典型电流变化曲线。
