三相继电保护测试仪原理用途及接线方法


时间:2020/10/10 14:09:46 | 作者:陕西意联电气 | 标签: 微机继电保护测试仪

三相继电保护测试仪原理用途及接线方法:三相继电保护测试仪在电力系统检修中是不可少的仪器,随着技术的提高,其功能越来越完善,种类越来越多。按性能可分为三类:即单相继电保护测试仪、三相继电保护测试仪、六相继电保护测试仪。一般施工单位和供电部门使用三相微机继电保护测试仪即可,三相继电保护测试仪可同时3相电流输出,试验范围不同,三相继电保护测试仪则只能完成不涉及到差动等保护类型的实验。为了完成继电保护的任务,继电保护就必须能够区别是正常运行还是非正常运行或故障,要区别这些状态,关键的就是要寻找这些状态下的参量情况,找出其间的差别,从而构成各种不同原理的保护。


三相继电保护测试仪原理用途及接线方法


1.利用基本电气参数的区别

发生短路后,利用电流、电压、线路测量阻抗等的变化,可以构成如下保护:(1)过电流保护;(2)低电压保护;(3)距离保护


2.利用内部故障和外部故障时被保护元件两侧电流相位(或功率方向)的差别


3.序分量是否出现:电气元件在正常运行(或发生对称短路)时,负序分量和零序分量为零;在发生不对称短路时,一般负序和零序都较大。因此,根据这些分量的是否存在可以构成零序保护和负序保护。此种保护装置具有良好的选择性和灵敏性。


4.反应于非电气量的保护:反应于变压器油箱内部故障时所发生的气体而构成气体(瓦斯)保护;反应于电动机绕组的温度升高而构成过负荷保护等。


三相继电保护测试仪


三相继电保护测试仪用途:三相继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。三相继电保护测试仪可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,用于线路保护,主变差动保护,励磁控制等各个领域,随着计算机技术的迅猛发展,继电保护测试装置已成为保证电力系统安全可靠运行的一种重要测试工具。广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。


三相继电保护测试仪接线方法

1、Y(Y0)/ Y(Y0)接线方式:

三相继电保护测试仪接线方法1

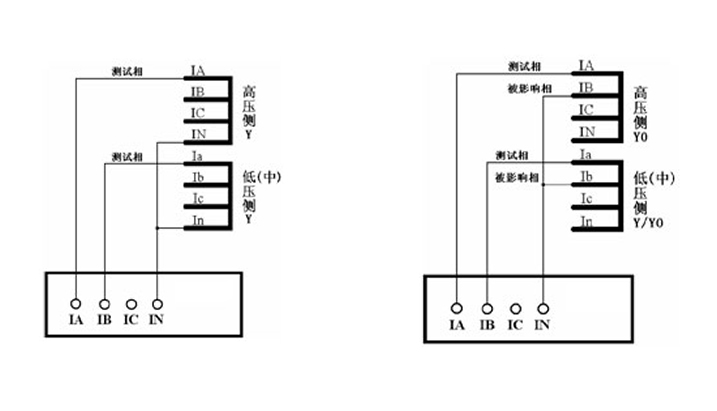

图a.两侧均有相位调整,但无零序修正,两侧均接成单相短路方式。

图b.两侧均无相位调整,但有零序修正两侧均将测试相与零序修正相接成相间短路方式。


二、Y(Y0)/ △-11接线方式:

三相继电保护测试仪接线方法2


图a.Y侧相位调整,无零序修正,按单相短路接线. IA’ =IA-IB IB’ =IB-IC IC’ =IC-IA △侧的测试相与被影响相按相间短路接线 △侧相位调整,按单相短路接线。

图b. Y0侧零序修正,Y侧的测试相与被影响相按相间短路接线,Ia’ =Ia-Ic Ib’ =Ib-Ia Ic’ =Ic-IbC)Y(Y0)/ △-1。
