电缆耐压试验装置故障排查与处理


时间:2019-2-26 9:49:00 | 作者:陕西意联电气 | 标签: 串联谐振

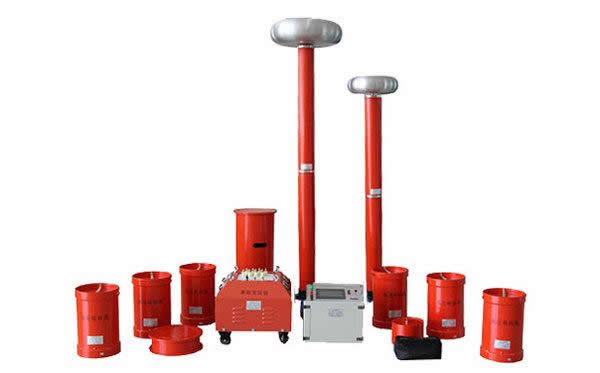

电缆耐压试验装置

  缆串联谐振实验装置采用调理电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当时高电压实验的一种新的方法和潮流,在国内外已经得到广泛的使用。电缆串联谐振实验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,保证在整个频率区间内输出波形杰出;功率部分采用IPM模块,在最小重量下保证仪器稳定和安全。


  串联谐振实验时在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U与电流I的相位相同,电路出现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R,电路中总阻抗最小,电流将抵达最大值。

  YLBXZ系列串联谐振交流压试验装置由陕西意联电气自主研发生产的产品,其特点是具有过压、过流、零位启动、系统失谐(闪络)等保护功能.


电缆耐压试验装置故障排查与处理

电缆耐压试验装置常见故障排除

1、通用注意事项

(1)YLBXZ系列串联谐振交流耐压试验装置设备应由高压试验专业人员使用,使用前应仔细阅读使用说明书,并经反复操作训练

(2)、YLBXZ系列串联谐振交流耐压试验装置操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

(3)为了保证试验的安全正确,除必须熟悉YLBXZ系列串联谐振交流耐压试验装置说明书外,还必须严格按国家有关标准和规程进行试验操作。

(4)各联接线不能接错,否则可导致试验装置损坏。

(5)使用YLBXZ系列串联谐振交流耐压试验装置时,输出的是高电压或超高电压,必须可靠接地,注意操作安全。



2、电缆耐压试验装置常见故障原因及排除


A.风扇不能启动

(1)急停、故障保护、失谐保护后,没有按“故障复位”;

(2)内部温度过高,功率元件热保护;

排除方法:关断仪器电源,将仪器静置30分钟左右,重新开启电源,按仪器面板上的“复位”键,再启动仪器。

注意:如果依然不能启动风扇,请和厂家联系,不可拆卸仪器!

B、自动调谐不能完成,找不到谐振点

现象:调谐曲线完全是一条直线,调谐完成后仪器提示没有谐振点。

原因:回路接地不好,试验回路接线错误,装置某一仪器开路。

排除方法:

(1)、检查接地装置可靠,接地连接线是否有断开点;

(2)、检查励磁变压器的高低压线圈的通断;(低压绕组阻值;高压绕组阻值每个输出端对高压尾);

(3)、检查每一只电抗器的通断;(每个绕组阻值);

(4)、检查分压器的信号线的通断;(高、低压电容量);

(5)、检查分压器的高低压电容臂的通断;(1孔对芯,2孔对外壳分别导通;1孔对2孔断开);

(6) 、电缆耐压试验装置自身升压时没有谐振点,还需要检查补偿电容器的通断;

(7)、如果所有部件正常,依然没有谐振点,请和厂家联系,不可拆卸仪器!
