【电缆故障】查找的新方法

标签: 电缆故障测试仪

  电缆故障新方法是用于高、低压电力电缆发生故障时所采用的解决办法,在日常工作中,偶尔也会遇到运行中的电缆突发性的出现跳闸、送不上电等应急情况,非常影响企业的生产效率,那么,如果您遇到这种情况该怎么办呢?

  首先,如果遇到这种情况,我们要仔细分析原因以及查看相关的运行日志,看看是否有异常现象和数据,同时应该用绝缘电阻测试仪分别测量电缆相间,相间对地的绝缘电阻值,如果是电缆故障发生故障,通过绝缘电阻测试仪或者万用表就可以分析故障的特征,到底是哪一相以及故障的类型等等。


  下面,我介绍一下电缆故障测试仪查找的方法,电力电缆故障测试仪为例,讲一下在实际应用中查找的新方法。


电缆故障查找的新方法(低压脉冲法)
  首先,将故障电缆的首尾端与负载脱离,如果有断路器,将断路器置于分闸状态,用绝缘电阻测试仪测量相间的电阻,对地的电阻,判断故障属于哪一相,是相间还是相间对地等等,如果是相间对地,用万用表测量对地电阻值多少,一般鼎升电力根据售后服务部的反馈经验,如果测得电阻值在200欧姆以上,建议采用"闪络冲击法",否则采用"低压脉冲法"。

电缆故障查找的新方法

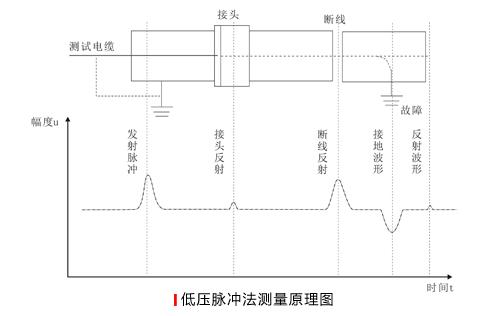

  上图是低压脉冲法的测量原理,根据鼎升电力的售后服务反应,如果测量前,能对故障点充分的分析和准确的判断,故障点的准确性可以达到98%,定位直径小于1米。

电缆故障查找的新方法
  上图是湖北中粮集团抽风系统因电缆故障停电,我们携带电缆故障测试仪进入故障现场,快速定位故障点,并解决恢复运行。

电缆故障查找的新方法4(高压闪络法)
电缆故障查找的新方法

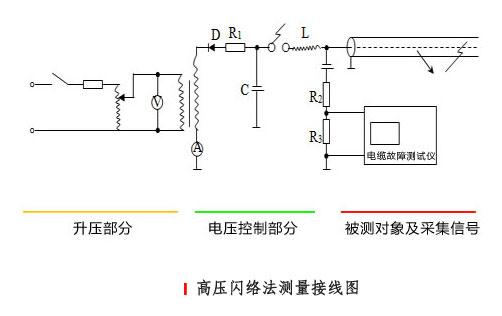

  上图是电缆故障测试仪针对电阻大于200欧姆以上的测量方法,闪络冲击法,通过施加直流高压电压,是故障点产生放电,并接收放电声音。

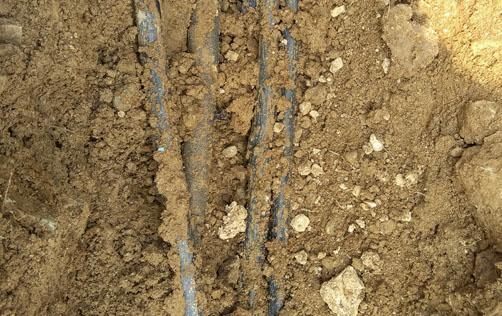

  上图是采用高压法测量电缆故障,客户在现场明显感触到振动的声音,由于是沙层结构,相对比较容易发现,如果是硬质土壤,就需要用声磁同步器接收,产生的效果一致。
