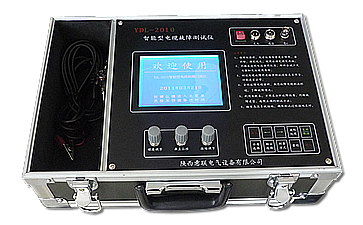

YLDL-2010智能型电缆故障测试仪

标签: 电缆故障测试仪

一、产品简介:

  电缆故障测试仪是我公司根据用户要求,从现场使用考虑,精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨,将电缆测试水平提高到一个新境界。
  整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。
  电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统,高清晰度显示,界面友好。
  电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。
  产品别称:电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪

二、产品特征

1、电缆故障测试仪(闪测仪)

(1)使用范围广:用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度
(2)携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试
(3)人机界面友好:采用了大屏幕320×240点阵汉字图形界面,高亮度图形清晰美观,操作简单,抗干扰性强
(4)安全可靠:采用新型电流取样器,一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点
(5)高品质:关键部件全部采用进口元件,保证测试结果精准度
(6)外观精美:采用坚固且耐磨性强的材料,使仪器的整体质感和使用寿命更长或相对距离
2、路径仪、定点仪速度功能
(1)接收灵敏度高:采用特殊制作工艺,传输距离增加,仪器仍能清晰接收信号
(2)静态漂移低:核心元器件采用进口元件,性能可靠
(3)定位精度高:采用石英晶体振荡器,高速信号处理芯片进行信号采样与处理,保证定位精度准确、可靠
(4)抗干扰能力强:在严重干扰条件下,仪器仍能保证良好性能,工作稳定
(5)携带方便:内置可充电电池供电,适用于各种场合

三、产品用途:
准确、快速测试35kV以下电压等级电缆、电线的所有类型的故障;校准电缆长度

四、功能参数:
1、测距、测速;
2、自动连续采样,提高故障可测率;
3、自动判断故障点放电与否,降低故障误判率;
4、汉字提示操作过程,减少仪器操作失误;
5、自动、手动双波形比较显示;
6、测试方法:脉冲法、闪络感应法;
7、使用锂离子充电电池组和专用充电器,交/直流两种方式工作;
8、可实现与计算机之间的通信, 将测试波形传送到计算机中进行分析和归档;
9、测量距离:Smax≥50Km      Smin 无测试盲区;
10、粗测绝对误差:±5m;    相对误差:±1%;
11、交直流两用AC  220V(1±10%)50Hz;
12、操作方式:键盘操作方式;
13、RS232或USB 2.0(专用软件与PC机通信)。
