YLDL-2055电缆测试直流高压脉冲装置

标签: 高压发生器

  简要说明



  YLDL-2055电缆测试直流高压脉冲装置,又称轻型高压发生器、电缆故障一体化高压发生器,主要用于对35kV及以下电压等级电缆故障测试时做冲击放电试验。电缆测试直流高压脉冲装置采用高精度、高稳定度的电子元器件和高频高压技术,替代了以往沉重的试验变压器和操作箱,整机结构极其简单,现场接线和操作方便,且安全度高,满足《中华人民共和国电力行业标准-高压试验装置通用技术条件》,充分体现了高科技在高压设备中的应用。

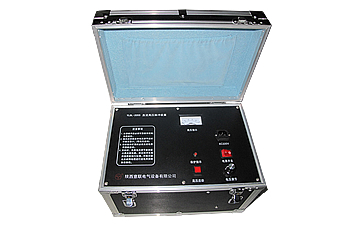

电缆测试直流高压脉冲装置

  YLDL-2055电缆测试直流高压脉冲装置是目前国内同类型一体化高压发生器中重量轻、操作简便的便携式高压冲击设备,其具有过流、过压自动保护功能,升降压仅用一个旋钮就可完成,特别适合野外移动使用场合,是电缆故障寻测为理想的冲击高压设备。


▍  适用范围   ↴



  YLDL-2055电缆测试直流高压脉冲装置适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆故障,对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效,同时也可作为电气设备的耐压试验装置。


▍  技术参数   ↴



 ➤ 直流高压输出: 35 KV
 ➤ 冲击高压: 0~40kv连续可调
 ➤ 外接电容: 1~4μF
 ➤ 冲击时间: 2~5秒
 ➤ zui大脉冲能量: 560~1600J
 ➤ zui大输出电流:30mA
 ➤ 电压指示误差: ±2%
 ➤ 电源电压:220VAC 50Hz
 ➤ 环境温度:-10~+50℃
 ➤ 重量/体积:  9kg/380×260×260 mm

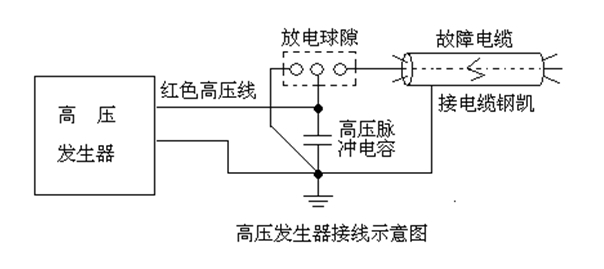

电缆故障一体化高压发生器接线示意图


▍  推荐组合  ↴



 YLDL-2055电缆测试直流高压脉冲装置+YLDL-2010智能电缆故障测试仪+YLBRC系列干式专用脉冲电容器+YLDL-2028地下管线探测仪+YLDL-2024数字式电缆故障定点仪


 YLDL-2055电缆测试直流高压脉冲装置+YLDL-2010智能电缆故障测试仪+YLBRC系列干式专用脉冲电容器+YLDL2023电缆路径仪/故障定位仪


 YLDL-2055电缆测试直流高压脉冲装置+YLDL-2016智能电缆故障测试仪+YLBRC系列干式专用脉冲电容器+YLDL-2028地下管线探测仪+YLDL-2024数字式电缆故障定点仪


 YLDL-2055电缆测试直流高压脉冲装置+YLDL-2016智能电缆故障测试仪+YLBRC系列干式专用脉冲电容器+YLDL2023电缆路径仪/故障定位仪
