YLDL-2044双角度电缆安全刺扎器

标签: 电缆测试试验设备

1、电缆安全刺扎器概述

   YDL系列遥控式电缆安全扎伤器陕西意联电气在对国内外多家电缆安全刺扎器经过多年研究的基础上推出的新一代电缆安全刺扎器具,其具有双枪双角度刺扎电缆功能手动定时两种控制方式遥控工作。电缆安全扎伤器在很大程度上提高了电缆刺扎的安全性和易用性。电缆安全扎伤器具有了一次实验:两个角度、两次刺扎同时完成,是电缆施工、维护工作者的必选器具。


  很多年以来,电力电缆运行与维护部门对电力电缆刺扎,均按照行业标准DL409-91第234条要求,采用人工试扎待锯电缆,一旦电缆识别出错,误刺扎带电运行电缆将造成极大的危害。


  YDL系列遥控式电缆扎伤器是YDL系列识别仪的配套产品,是对多条电缆识别后针对某条电缆开锯前的安全遥控刺扎设备。它是采用了非接触式控制(遥控、手动定时)刺扎,彻底解决了人工刺扎电缆的人身安全问题。


  YDL系列遥控式电缆扎伤器分为射击器和控制器两大部分:遥控式电缆扎伤器的射击器为一种低速活塞式的专为刺扎电缆而设计的特殊装置,其结构合理轻巧,安装固定极为方便,可任意角度安装。控制器采用先进的数字控制电路,简单、安全、可靠。面板设计清晰醒目,操作简单方便。电缆安全刺扎器采用遥控、手动定时两种模式,发射时人不直接接触设备,确保人身安全。采用电瓶供电,保证刺扎器与电力系统彻底隔离,确保供电安全。


2.电缆安全刺扎器功能特点及技术指标

2.1功能特点
》 适合刺扎各类电力电缆,刺扎安全可靠;
》  采用双枪双角度刺扎,一次实验操作:两个角度、两次刺扎同时完成。
》 遥控/手动定时两种工作模式:
》 采用双键(A、D键同时按下)确认进入工作模式,确保操作人员的安全;
》  面板设计清晰醒目,手动倒计时10秒采用大尺寸高亮度数码管显示,使用安全、准确、直观;
》 机械、电子多重保护设计,安全可靠;
》 专为刺扎电缆而设计,任意角度安装固定在电缆上;
》  电源采用5号干电池,适合野外无电源使用,同时保证刺扎器与电力系统的彻底隔离,保证供电安全。
》 工作状态为语音液晶屏显示,直观明瞭;
》 便携式结构设计,外形美观;

 2.2技术指标
》 遥控距离:无线遥控≤20米
》 有线遥控≤3米 [可加长]
》 适用电缆:≤¢125mm的各种高压电缆。
》 工作电源:DC18V
 遥控器电池为23A/12V车辆防盗器电池。
》 使用环境:温度-10c°~ 50 c° 湿度RH<95%
》 重量:约15kg(含铝合金箱及全套附件)。
》 外形尺寸:390×260×180mm3(含铝合金箱及全套附件)。

3使用方法
3.1 电缆安全刺扎器面板介绍:
电缆安全刺扎器面板介绍
1、 “输出”插座:分别连接2路刺扎器。
2、 工作状态指示灯:当仪器电源不足时,“欠压”灯亮;在线控方式时,按下仪器面板上“启动”键后“等待”灯亮,在进入遥控方式时,“等待”灯亮;遥控或线控操成功的同时,“刺扎”灯亮,刺扎完毕熄灭。
3、 “线控”按键:开机后屏幕提示选择线控/遥控方式时,按下此键进入线控方式;
4、 “遥控”按键:开机后屏幕提示选择线控/遥控方式时,按下此键进入遥控方式;
5、 “启动”按键:在进入线控方式后,按此键后进入等待状态;
6、 “复位”按键:按下次键后程序重启动;
7、 电源开关:仪器总开关。

线控倒计时:10秒倒计时显示。开机后显示9,线控启动后,数码管显示从9-8-7……1-0-9  显示停止。


3.2刺扎器射击器结构示意图:

 刺扎器射击器结构示意图
① 刺扎器射击器整体图

(1、锁紧螺母   2、前枪管   3、连接螺母   4、枪膛   5、枪栓力度调节螺母     6、枪栓拉环     7、枪栓     8、Q9控制插座    9、弹夹   10、后枪管  11、连接套 )
部分功能说明:
用来将射击器与固定板锁紧固牢;
②用来存放射钉;
③用于枪管和枪膛的分合;
⑧与控制器连接。
⑨安放射钉弹;
⑩用来固定活塞杆;

射击器前端射击器后端
②射击器前端              ③射击器后端

射击器前端(弹夹)射击器装射钉
④射击器前端(弹夹)                 ⑤射击器装射钉

射击器与卡具连接射击器与电缆连接左右对称

⑥射击器与卡具连接           ⑦射击器与电缆连接左右对称


3.3拆装、保养说明


  该装置要求每次刺扎后必须进行擦拭保养,以免长时间不用时发生锈蚀影响使用。
  保养时松开连接螺母3,将射击器前端和后端分开,然后再将前枪管和后枪管分开,用专用毛刷清理后,再用棉布(纱)进行认真擦拭,去除火药形成的颗粒,然后涂润滑油(普通润滑油)防止机件因火药气体影响产生锈蚀,影响使用以及寿命。清理后将活塞杆复位于后枪管中,并把后枪管连接好,退出弹壳,将前后端分离保存在箱内  (注:如发现活塞杆缺油,可用棉纱涂少许润滑油)。

四、空试扎实验

空试验(不装弹与钉)
    空试扎只是为了验证枪膛4是否动作,坚决不能与枪管连接,此步骤可在固定射钉器前验证,同时熟练一次控制器的操作,如果两个射钉器都要使用,都应该先做一次空试扎。
  将枪膛4与后枪管10连接螺母3分开,用Q9专用导线将射击器序号8插座与控制箱输出口相连。然后把枪栓拉环向外拉到自锁位。
  选择遥控模式后,由一个人操作遥控器并同时按下C、D键进行空试扎实验,(这时由于不连接枪管,只是试枪膛内击针是否动作,对人没有危险,不需要远离现场)如听到膛内弹簧动作,枪栓拉环已回到原始位置,证明装置正常。
  若选择线控模式,继续按启动按键后,语音提示试扎,10秒钟过后,进行I路试扎,再次语音提示试扎,10秒后进行II路试扎,如听到膛内弹簧动作,拉环回到原始位置,证明装置正常。


五、使用方法

   1、 卡电缆:将U型卡具固定在待扎电缆上,在固定板与电缆之间垫一块小于1mm厚度的铁皮,用左右两蝶形螺母将电缆与U型卡具锁紧。第二把枪的卡槽应与第一把枪的卡槽偏转25~40°,以保证刺扎的可靠性。
卡电缆
2、 固定枪管:用配备的通杆将射钉从连接套口顶入枪管底部(如下图)然后将装好射钉的射击器前端装入U型卡固定板丝孔内,用锁紧螺母1锁固枪管。
固定枪管

3、将子弹装入弹仓内(如下图),然后用连接螺母3将射击器前端和后端两部分连接。
将射击器后端拉环向外拉开至自锁位置。
将子弹装入弹仓内
4、用所配接地钎可靠接地(或直接打入地内),用接地线与接地片相连。*接地片放于电缆与枪口之间*(射钉穿过接地片时,达到良好接地)。
5、用仪器配备的Q9专用连接线将射击器与刺扎器控制器连接。
刺扎器控制器连接

6、刺扎器操作说明
  做好上述几条款后,操作者应:
①、打开控制器电源开关。
②、如果选择遥控工作,这时远离装置≧10米,同时按下所配遥控器的两个键(C键和D键)则控制器会接受遥控指令自动刺扎,刺扎成功时“刺扎”灯闪亮,如“刺扎”灯未闪则再按以上两键,直到“刺扎”灯闪亮,同时听到子弹爆炸声说明刺扎完成,此时关闭电源。
    如果选择线控工作,按动启动键后,操作人员应离开现场到安全位置,倒计时10秒后,射击器自动刺扎,此时刺扎灯亮,刺扎完成后,刺扎灯灭。
③试扎完成后,应首先确认被扎电缆已不带电,然后才可以拆除装置,最后去掉接地线。
④用配备的通条将钉管中的活塞杆重新顶入枪管底部,旋开射击器前端,按压装弹夹,将弹壳退出镗外,对装置进行擦拭保养以备再用。

六、使用注意事项

  1、严格按以上说明进行装置的保养、安装、试扎操作
  2、若在刺扎过程中,出现枪栓动作但射钉弹没有爆炸现象,请检查5是否拧紧,如松动,拧紧后再试,如果拧紧后还是不爆炸,请按下述维护。
 3、在刺扎过程中,枪膛内弹簧始终不动作,枪栓拉环不能回到原始位置,而控制箱操作完成,有可能是长时间放置或保养不善造成枪膛内压簧卡死。请先将弹仓内钉弹取出,把枪栓力度调节螺母5拧松几圈再进行空实验,直至弹簧动作一次(枪栓回到原始位置)后将其拧紧,继续进行实验。如一直不动,请将拉环来回拉动多次,也可旋开螺母5进行润滑后再试,如不行请与厂家联系。
 4、电池电压下降,欠压指示灯亮应及时给电池充电,否则无法正常工作。
 5、此装置的安全性:
  ① 电子控制保证即使装置电源打开,误按遥控键(或线控键)后,遥控器必须同时按下D、C俩键装置才会动作(线控时,必须再次按动面板的启动按键后,控制器10秒后才会自动输出)。
  ②在遥控模式下,启动键不起作用。在线控模式下,遥控器不起作用。保证了操作人员的安全。
  ③若欠压指示灯亮,请及时给电池充电。
  ④耗材子弹与水泥钢钉必须与出厂时配置的规格型号相同。
  ⑤在安装刺扎器时一定要将枪头部分的U型卡槽和固定板对齐,防止刺扎器刺扎时产生的冲击力将U型槽损坏。
  ⑥在刺扎器使用过程中,如果实弹刺扎后,一定要用毛刷清理枪膛,防止下次使用时枪膛里有残余碎末卡住枪针,导致仪器不能正常工作。
  ⑦在仪器使用过程中,仪器只能刺扎电缆,不能刺扎木棒等其它软物品。因为仪器在刺扎时冲击力大,如果刺扎木棒等软物品容易损坏射击器内另件。

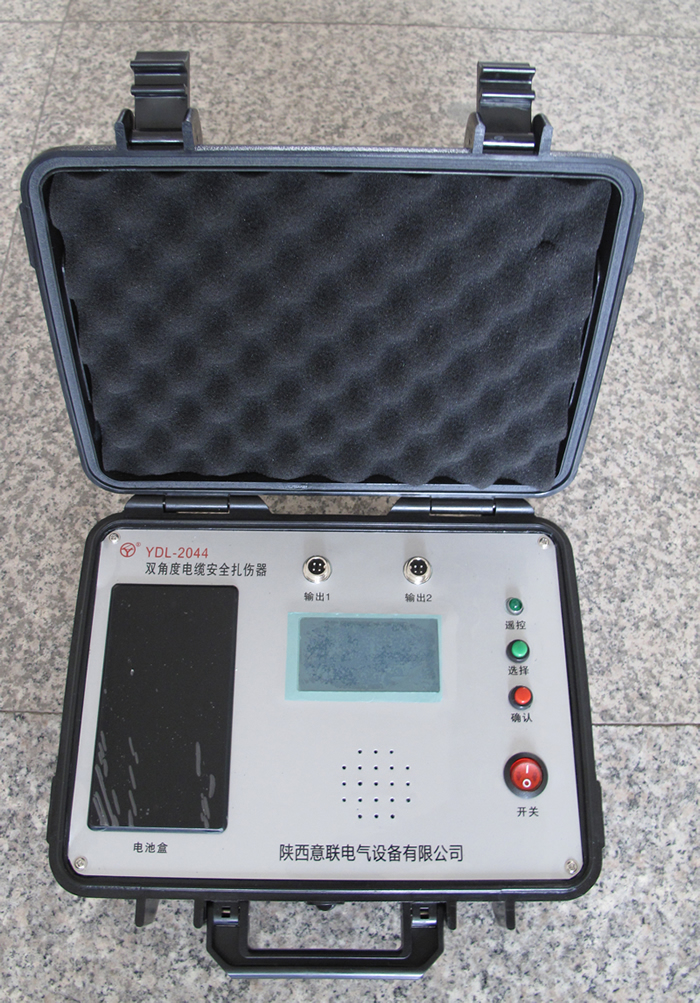

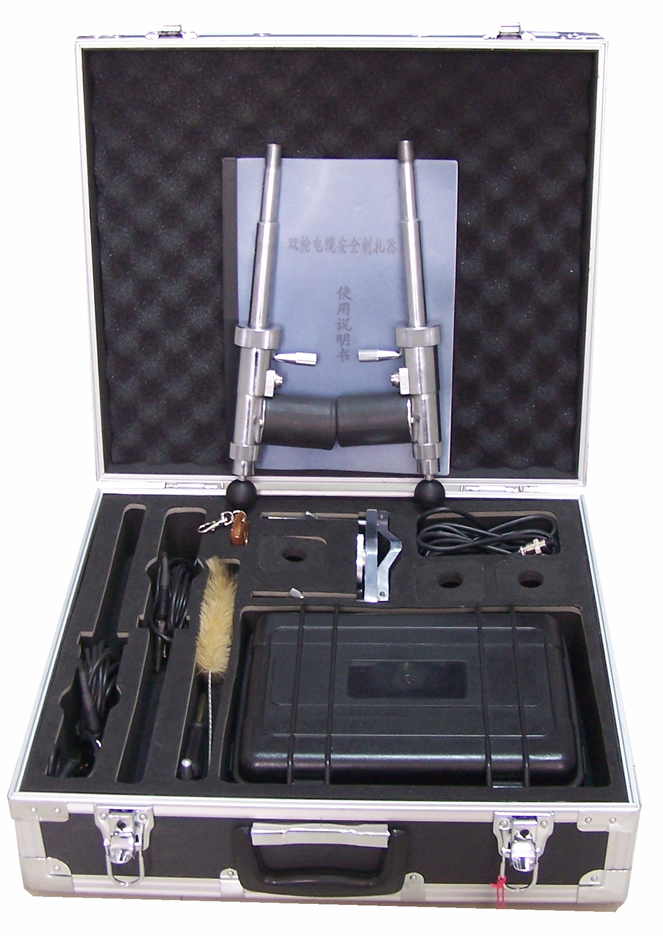

电缆安全刺扎器实体图片
