YLCDP系列超低频高压发生器
标签： 直流高压发生器
▍ 简要说明 ↴
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。常规工频耐压试验中需要大容量的试验变压器或谐振变压器，设备笨重造价高，使用也不方便。因此，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，超低频高压发生器不但能有同样的等效性，而且超低频高压发生器的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。
▍ 功能特点 ↴
♦ 电流、电压、波形数据均直接从高压侧采样获得，数据准确。
♦ 具有过压保护功能，当输出超过设定的限压值时，仪器将停机保护，动作时间小于20ms。
♦ 具有过流保护功能，设计为高低压双重保护，高压侧可按设定值进行准确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
♦ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
♦ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应
▍ 技术参数 ↴

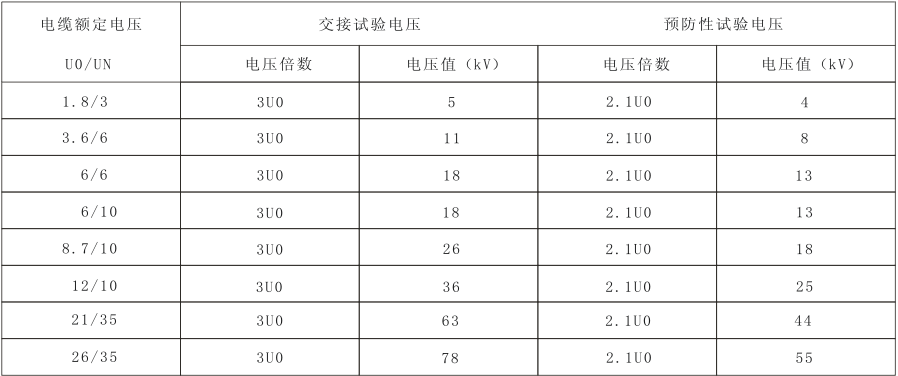

◧ 输出额定电压：根据试品选择合适型号。
◧ 输出频率：0.1Hz、0.05Hz、0.02Hz。◧ 带载能力：0.1Hz，zui大1.1μF；0.05Hz，zui大2.2μF；0.02Hz，zui大5.5μF。
◧ 测量精度：3%。
◧ 电压正、负峰值误差：≤3％。
◧ 电压波形失真度：≤5％。
◧ 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH。
◧ 电源保险管：根据型号选择。
◧ 电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载，以便稳定发电机的运转速度，否则仪器将不能正常工作。
▍ 超低频系列产品规格 ↴
|
型号 |
额定电压 （峰值） |
带载能力 |
电源保险管 |
产品结构、重量 |
|
30/1.1 |
30kV |
0.1Hz，≤1.1μF |
10A |
控制器：4kg 升压器：25kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
40/1.1 |
40kV |
0.1Hz，≤1.1μF |
10A |
控制器：4kg 升压器：25kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
50/1.1 |
50kV |
0.1Hz，≤1.1μF |
15A |
控制器：4kg 升压器：35kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
60/1.1 |
60kV |
0.1Hz，≤1.1μF |
20A |
控制器：4kg 升压器：45kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
80/1.1 |
80kV |
0.1Hz，≤1.1μF |
20A |
控制器：4kg 升压器：45kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
||||
|
90/1.1 |
90kV |
0.1Hz，≤1.1μF |
20A |
控制器：4kg 升压器：55kg |
|
0.05Hz，≤2.2μF |
||||
|
0.02Hz，≤5.5μF |
▍ 使用方法 ↴
1.连线方法
串联式结构是我公司在原单体式结构的基础上改进的新产品，使体积和重量都减小了，且一机多用。单联时额定输出电压30KV/50KV；串联时额定输出电压80KV。
⑴、单联连线方法：
30kV用法：单独使用第I级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，额定输电压为40Kv。连接线方式如下图。
50kV用法：单独使用第II级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，额定输电压为50Kv。连接线方式如下图。
⑵、串联式连线方法：
额定电压大于50kV的超低频采用串联结构（两台升压器串联），串联连线方式如下图。开机后，在参数设置栏中将连接方式设为“串联”。
发电机的超低频耐压试验方法
