YLJR-106大型地网接地电阻测试仪

标签: 电阻测试仪

  简要说明



  当前的电力系统中,测试大地网接地电阻时主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。因此,常存在试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。

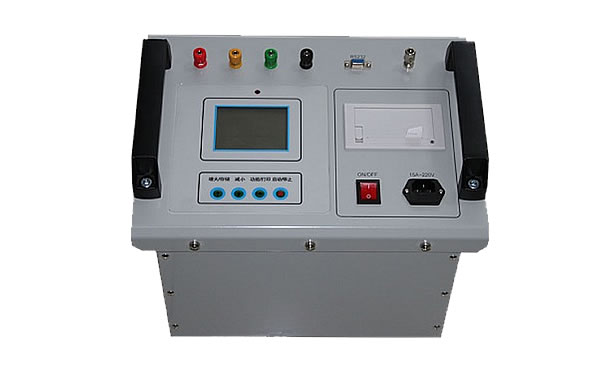

地网接地电阻测试仪
  针对现状,陕西意联电气特意研发了这款YLJR-106大地网接地电阻测试仪,其采用了新型变频交流电源,同时应用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,极大降低了试验人员的劳动强度和试验成本。


  YLJR-106大地网接地电阻测试仪是测量地网接地电阻和接地点之间的接地导通的专用仪器。其采用变频抗干扰技术,无需大电流测量,就能在变电站强干扰环境下测得50Hz的准确数据,测量结果由大屏幕液晶显示,自带微型打印机可打印输出。仪器能同时测量接地阻抗和接地电阻,可以真实得反映地网的实际特性。


  功能特点



 ☑  工频等效性好。测试电流波形为正弦波,使用45Hz 和55Hz 两种频率进行测量,频率仅与工频相差为5Hz。
 ☑  抗干扰能力强。仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
 ☑  精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。
 ☑  功能强大。可测量电流桩、电压桩的接地电阻,地网的接地电阻,导通电阻,土壤电阻率,测量跨步电压和接触电压。
 ☑  操作简单。全中文菜单式操作,直接显示出测量结果。
 ☑  布线劳动量小,无需大电流线。


  技术参数



 ■ 阻抗测量范围:0~5000Ω;分辨率:0.001Ω;
     测量误差:±(读数×2%+0.005Ω)
  电压测量范围:0~400V;最大分辨率:0.001V;
     测量误差:±(读数×2%+0.005V)
  测试电流波形:正弦波
   测试电流频率:45、50、55、60、65Hz单频;
          45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
  输出电流:1、2、3、4、5A
  最大输出电压:400V
  测量线要求:电流线铜芯截面积≥1.5mm2;电压线铜芯截面积≥1.0mm2
  供电电源:AC180~270V,50/60Hz
  体积及重量:440×350×210 mm;18kg

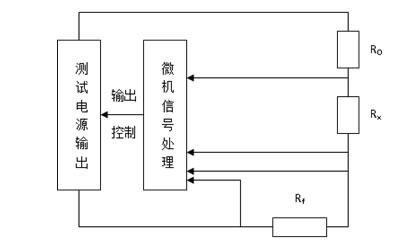

  测量原理



测量接地线图
R0 回路电阻大约5~200Ω
Rx 测试电阻大约0~200Ω
Rf标准电阻
测量电流线D:长度为地网对角线长度的3~5倍;线径:≥1.5mm2
测量电压线1:长度为0.618D;线径:≥1.0mm2
测量电压线2:接被测地网

测量接地线:接被测地网。


  地网测试仪接线



1、测量接地导通
C1/P1接一个接地装置,C2/P2(测量接地端)接另外一个接地装置。

接地导通接线图

2、测量地网接地阻抗
2.1、夹角法
  一般情况下,大型接地装置接地阻抗的测试都采用电流电压线夹角布置的方式。通常电流桩C与被试接地装置边缘的距离dCG应为地网对角线长度的4~5倍;dPG的长度和dCG相近。接地阻抗公式可用下式修正。

接地阻抗公式

  式中: θ—电流线和电压线的夹角; Z'—接地阻抗的测试值。
  如果土壤电阻率均匀,可采用dPG和dCG相等的等腰三角形布线,此时θ约为30°,dPG=dCG=2D接地阻抗的修正计算公式仍为上式。
  界面选择:地网变频 2A

地网变频 2A

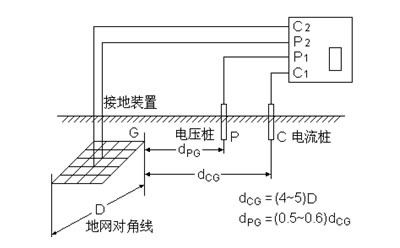

2.2、直线法
  电流桩、电压桩与待测接地装置呈直线。通常电流桩C与被试接地装置边缘的距离dCG应为地网对角线长度的4~5倍;电压桩P与被试接地装置边缘的距离dPG通常为(0.5~0.6)dCG。在放线时,应使电流线和电压线保持尽量远的距离,以减小电磁耦合对测试结果的影响。
  应尽量减小电流桩电阻,如果必要可浇水降低电阻。用仪器“电流桩”或“电压桩”方式测量,电流桩电阻应小于80Ω,电压桩应小于200Ω。
界面选择:地网变频 2A
地网变频 2A接线图


3、四极等距法测量土壤电阻率
  四根地桩布置在一条直线上,地桩之间距离相等均为a。地桩打入地中的深度h不大于a的二十分之一。a可取5,10,20,30,40m等等(默认为20m),当被测场地的面积较大时,间距应大一些。电阻率通过地电阻R求得:ρ = 2πaR。
  界面选择:接地变频 2A

接地变频 2A接线图


4、测量跨步电压和接触电压
  用仪器的电源方式注入变频电流,用选频电压表检测接触电压或跨步电压。
  选频电压表内部有人体模拟电阻Rm,可按需要切入。
  界面选择:电压变频 2A


电压变频 2A接线图

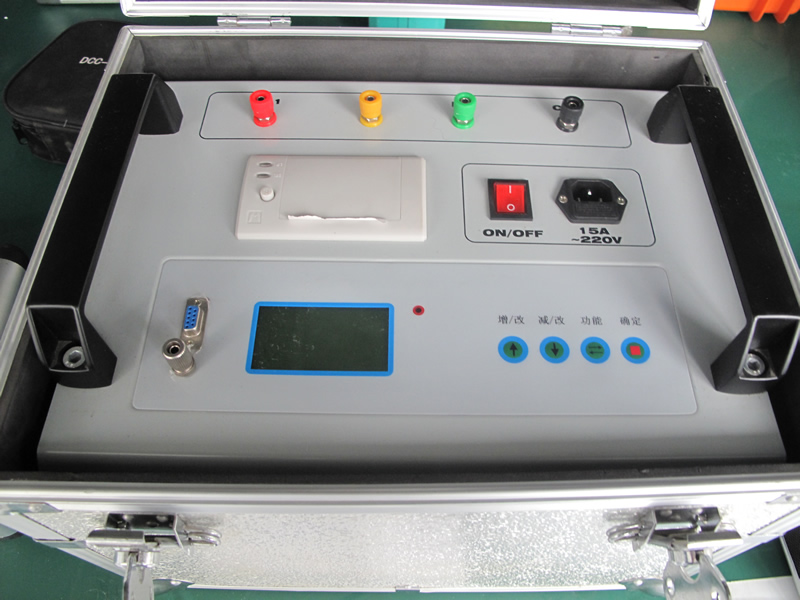

  产品实拍



大型地网接地电阻测试仪


大地网接地电阻测试仪

大型地网接地电阻测试仪图
