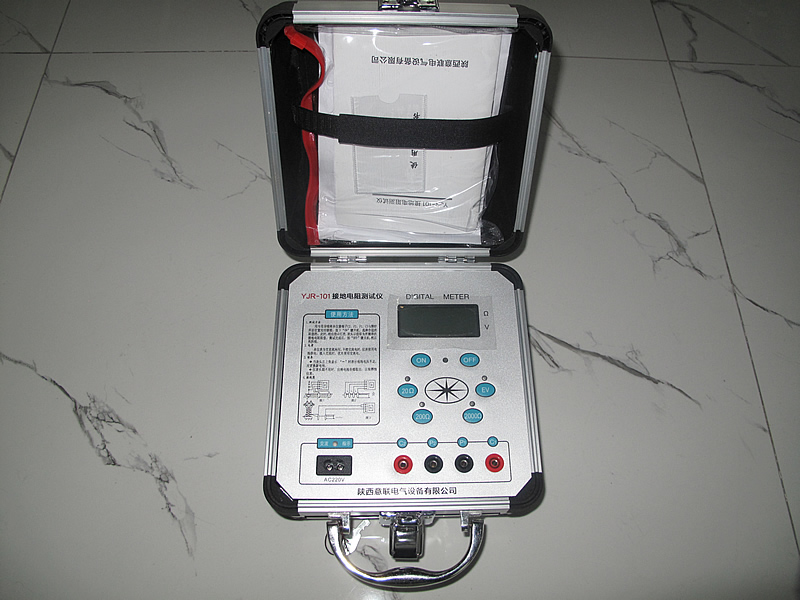

YLJR-101接地电阻测试仪
标签： 电阻测试仪▍ 简要说明 ↴

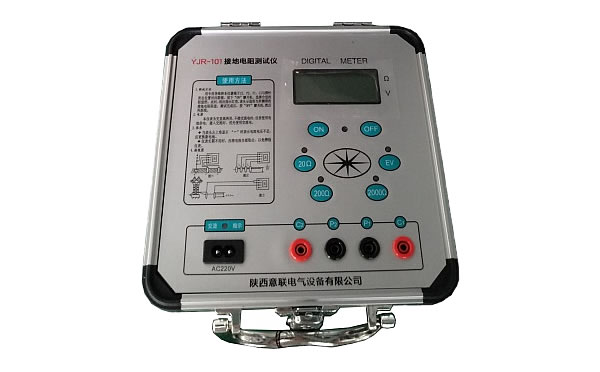

接地电阻测试仪是检验和测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具。YLJR-101接地电阻测试仪是陕西意联电气针对现场需求研发的一种新型的接地电阻测试仪，其不再使用传统的人工手摇发电工作方式，而是应用先进的中大规模集成电路以及DC/AC变换技术，将三端钮、四端钮测量方式合并为一种机型，方便使用。
▍ 功能特点 ↴
►结构上采用高强度铝合金作为机壳，电路上采用锁相环同步跟踪检波方式并配以开关电容滤波器防止工频、射频干扰，使仪器具有较好的抗干扰能力。
►采用DC/AC变换技术将直流变为交流的低频恒定电流，便于测量。
►允许辅助接地电阻在0～2kΩ（RC），0～40kΩ（RP）之间变化，不致于影响测量结果。
►仪器无需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
►若测试回路不通，表头显示“1”代表溢出，符合常规测量习惯。
▍ 技术参数 ↴
1、使用条件
▪ 环境温度：0℃～+45℃
▪ 相对湿度：≤85%RH
2、测量范围及恒流值（有效值）
▪ 电阻：0～20Ω（10mA），20～200Ω(1mA)，200～2000Ω(0.1mA)
▪ 电压：AC 0～20V
3、测量精度及分辨率
▪ 精度：0～0.2Ω≤±5%±2d；0.2Ω～2000Ω≤±5%±2d；1～20V≤±5%±2d
▪ 分辨率：0.01Ω、0.1Ω、1Ω、0.01V
4、辅助接地电阻及地电压引起的测量误差
▪ 允许辅助接地电阻RC（C1与C2之间）
0～2Ω，2～20Ω≤1KΩ
20～2000Ω≤2KΩ
RP（P1与P2之间）<40KΩ误差≤±5%
▪ 允许地电压（工频有效值）≤5V 误差≤±5%
5、电源及功耗
▪ zui大功率损耗≤2W
▪ 直流：8×1.5V(AA，R6)电池
▪ 交流：220V/50Hz
6．体积与重量
▪ 体积：217mm×217mm×133mm
▪ 重量：≤1.8kg
▍ 使用方法 ↴
1.接地电阻测量

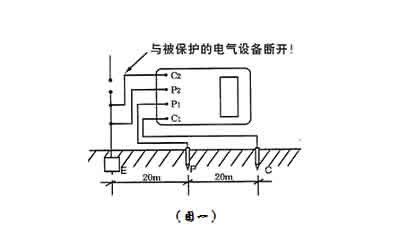

沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地；用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接；开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。
2.土壤电阻率测量

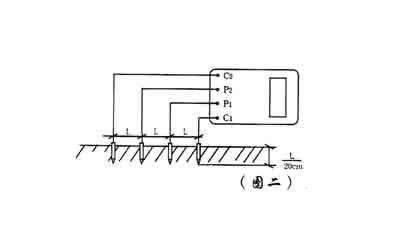

测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф=2πRL。其中Ф—土壤电阻率（Ω•cm），L—探针与探针之间的距离(cm)，R—地阻仪的读数（Ω）。
用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m的铝合金管或圆钢。
3.导体电阻测量

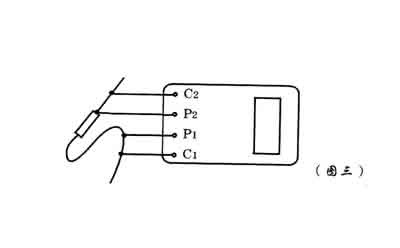

测量接线如图一，拨掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。
