YLJF-800数字式局部放电检测仪

标签: 局部放电检测仪

  简要说明



    YJF-800系列数字式局部放电检测仪适用于各种电压等级和容量的变压器、发电机、互感器、套管、GIS、电容器、CVT、电力电缆、开关等高压电气设备的局部放电检测

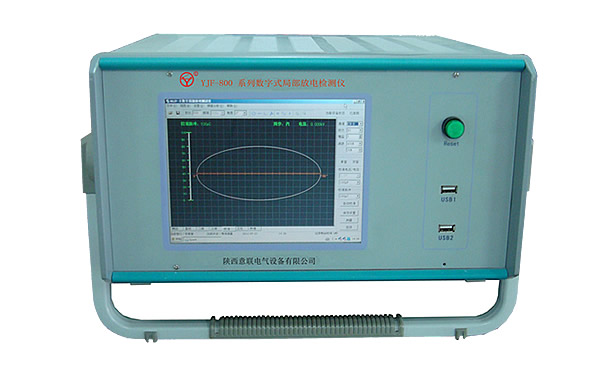

数字式局部放电检测仪

  功能特点

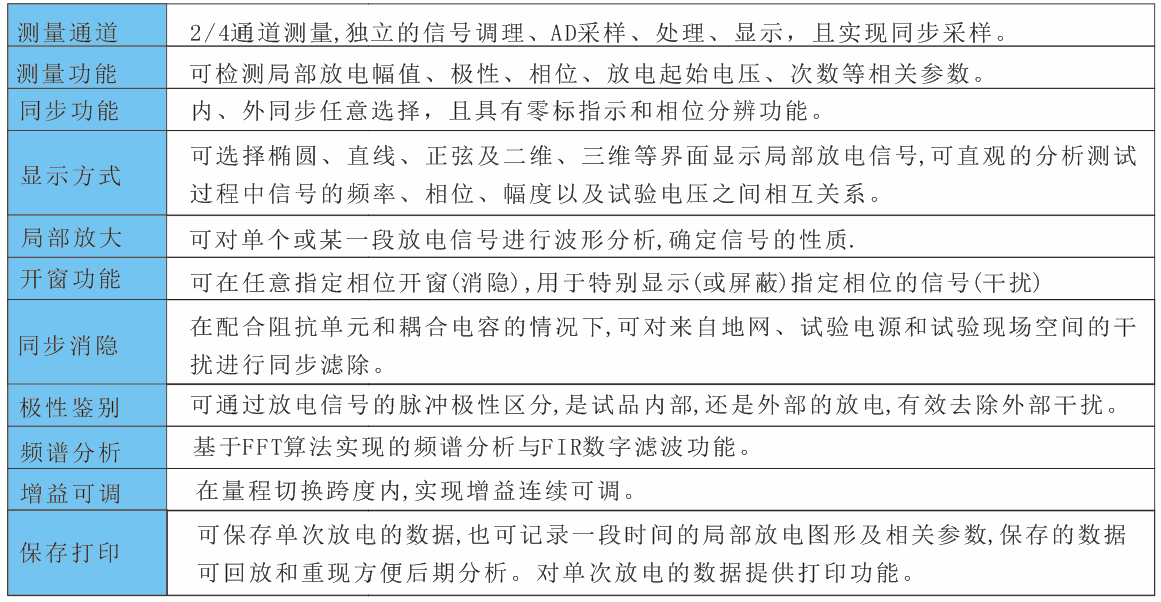

数字式局部放电检测仪功能特点


  基本配置

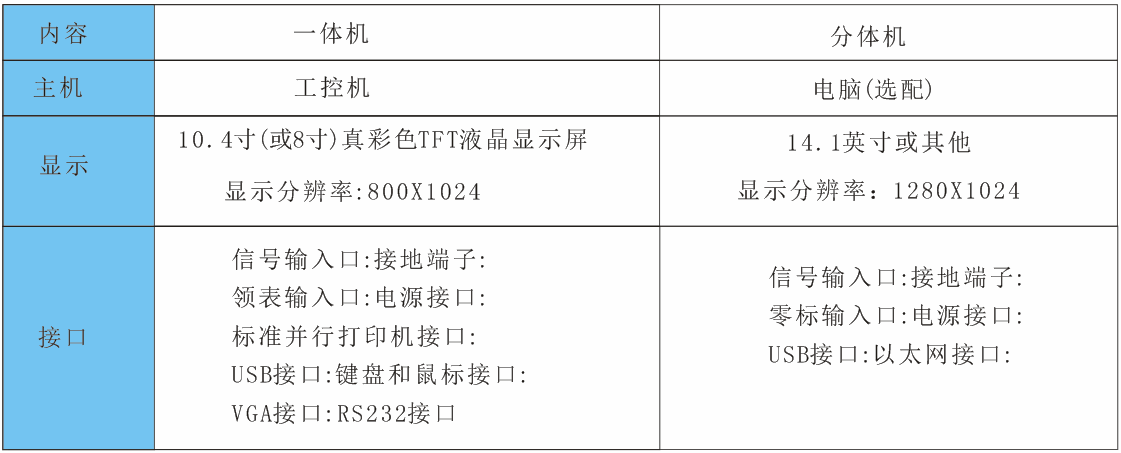

数字式局部放电检测仪基本配置


  技术指标



 ▶  测量通道:独立2/4通道
 ▶  检测灵:敏度0.5℃
 ▶  采样精度:12位
 ▶  采样速度:12.5M/s
 ▶  测试范围:0.5pC-1μC
 ▶  量程线性度误差:优于±5%
 ▶  量程切换:10,X1,X10,X100
 ▶  试品电容量范围:6pF-250μF
 ▶  测量频带:10kHz-1MHz
 ▶  程控滤波:低端频率:20kHz,40kHz,60kHz,80kHz;
 ▶  高端频率:100kHz,200kHz,300kHz,400kHz
 ▶  数字滤波:10kHz-1MHz可选
 ▶  试验电源频率:30-300Hz
 ▶  工作环境:环境温度 -10-45℃ 相对湿度  ≤95%RH
 ▶  电源:AC220V;频率50Hz


  局放检测阻抗输入单元

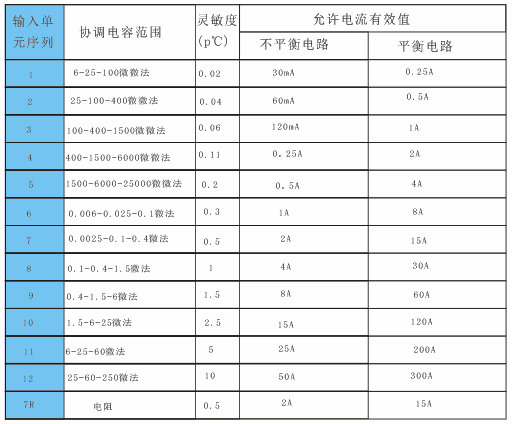

  局部放电测试系统的放电脉冲检测阻抗,又称耦合装置或输入单元,包括耦合电容和输入单元,是测试系统和测试回路的主要组成部分,输入单元针对特定的试验回路或试品,为达到最佳的灵敏度而专门设计的。本系统配备了十三种独立的输入单元,其中第十三种为专用单元。

面板示意如下图:
 局放检测阻抗输入单元


  系统备有12个独立检测阻抗,足以满足选择之要求。


局部放电检测仪报价,局部放电检测仪厂家

  局放校准脉冲发生器




局放校准脉冲发生器


使用说明:
  将输出的红、黑两个端子接上导线。红端子上的导线尽量短且靠近试品的高压端,黑端导线接试品的低压端。开启电源,调整参数输出信号。

技术参数:
1、输出电荷量:1pC、2pC、5pC 、10pC、20pC、50pC、100pC、200pC、500pC、1000pC
2、输出频率:50HZ~2KHZ(步进50)
3、注入电容: 10pF,100pF可选
4、上升时间:<100ns
5、衰减时间:≥100μs
6、输出阻抗:≤100Ω
7、校准脉冲值误差<1%
8、极性:  正,负交替
9、电池:  充电电池16.8V

10、尺寸重量: 120×85×55,约0.5kg
