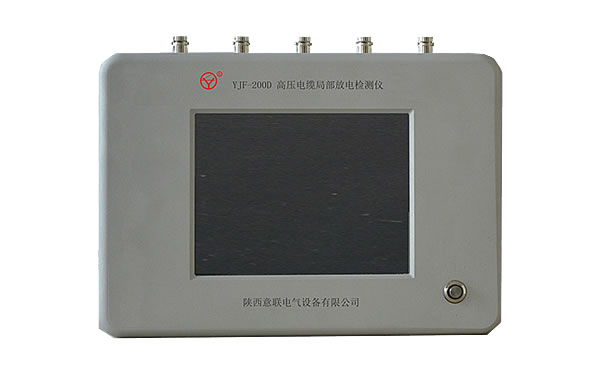

YLJF-200D高压电缆局部放电检测仪

标签: 局部放电检测仪

  简要说明



  该高压电缆局部放电检测仪是我公司技术人员根据多年电缆局部放电检测经验,设计生产,适用于高压电缆的局部放电在线检测及定位


高压电缆局部放电检测仪
  整套仪器主要由检测主机、传感器以及通讯线缆等组成,针对不同的现场环境我公司设计有多种型号的传感器(超声波传感器、高频电流互感器),能够灵敏的检测到电缆内部,由于局放会产生超声波、脉冲电流等信号,声电传感器能够实现在与被测电缆不接触的状态下检测电缆内部的局放信号,通过检测主机、检测软件对放电信号进行分析处理,识别放电信号的强弱,同时能够判断放电的大致位置,分析判断被测点的绝缘状况,提前预防电缆、端子箱爆炸、着火等事故的发生。


  基本配置:局部放电检测主机,声电传感器。

  可选配置:高频电流互感器,标准信号发生器。


  主机技术参数



 ✦ 通道数:4个独立测量通道      1个外部触发输入通道
 ✦ 采样率:200MSa/s
 ✦ 采样精度:12bit
 ✦ 主机显示屏尺寸:6.5寸
 ✦ 操作方式:鼠标、键盘、触摸屏
 ✦ 主机接口:1个RS232串口
                    2个USB口
                    1个网口
                    1个VGA接口


  传感器技术参数

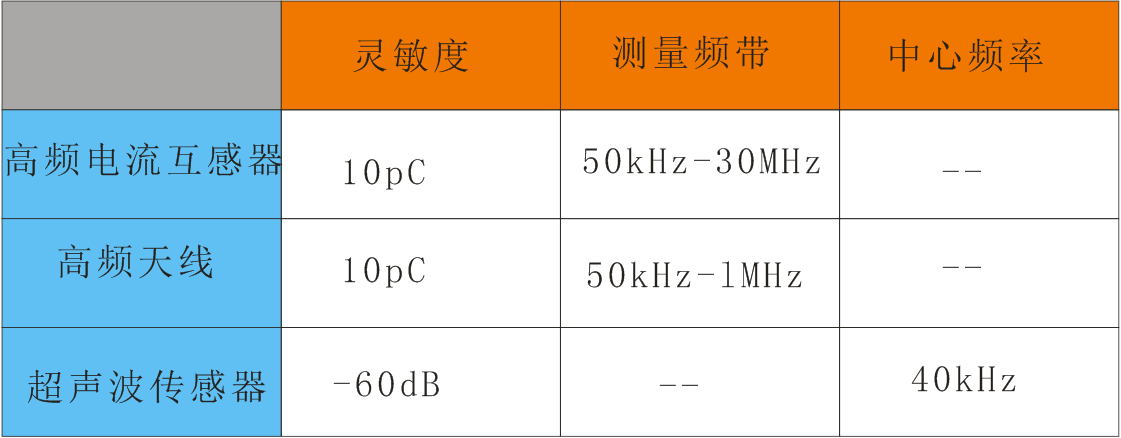

高压电缆局部放电检测仪传感器技术参数


  声电传感器




  声电传感器为我公司技术人员根据多年开关柜局放检测经验研发生产的一种用于采集局部放电超声波信号及电信号的传感器。该传感器抗干扰能力强、检测灵敏度高、使用方便可靠。传感器内置超声信号收集器,能够有效接收大范围内的超声局放信号,内置电场天线能够有效接收局放产生的电场信号,通过内置高精度的放大滤波电路对信号进行处理,可以有效去除干扰杂波,确保检测信号的真实性。


  系统特点



 ● 便携式设计、坚固耐用,使用方便
 ● 多种检测方法,抗干扰能力强
 ● 操作简单,实现在线、非接触式测量
 ● 人性化软件设计,使用简单方便
 ● 检测软件设置简单,容易上手
 ● 软件检测功能强大
 ● 具有趋势图及报警功能
 ● 装置内置大容量锂电池,可长时间续航




  意联电气专业生产高压电缆局部放电检测仪,局部放电检测仪,产品选型丰富,厂家价格,免费指导使用方法,专业电测10年,找高压电缆局部放电检测仪,局部放电检测仪,选意联电气,打造电测精品。
