YLJF-100S局部放电定性分析仪

标签: 局部放电检测仪

  简要说明



 ● 为快速测量开关拒局放提供了可能,通常测试一台开关柜只需要10秒。

 ● 使用YJF-100S局部放电定性分析仪的地电波TEV的测量功能,将TEV探头平贴在开关柜门上,即可以在10秒内准确识别待测开关柜是否存在局部放电。适用于大批量开关柜的绝缘状况的快速检测和故障开关柜的排查。同时可以使用超声波法,对开关柜进行测量。

 ● 手持式开关柜局部放电定性分析仪YJF-100S。

局部放电定性分析仪


  技术性能




 » 可以预先发现开关柜是否存在局部放电,确保开关柜运行安全有效;
 » 无需接触开关柜带电部分,测试安全快捷;
 » 检测过程不必停电,不需要提供高压测试电源;
 » 检测一次,即可对开关柜进行有效判别,可以建立开关的柜状态数据库;
 » 同时具有超声波测试功能。也可以用于SF6环网柜和电缆的局放测量;
 » 超声波、TEV传感器内置,无需接线更换传感器;
 » 两种测量模式(传感器),提供快速、实时、准确的局放测量;
 » 内置式智能系统,数字液晶直观显示,操作简便;

 » 操作安全可靠,保证使用人员的安全,不需要其他辅助手段。


  技术参数

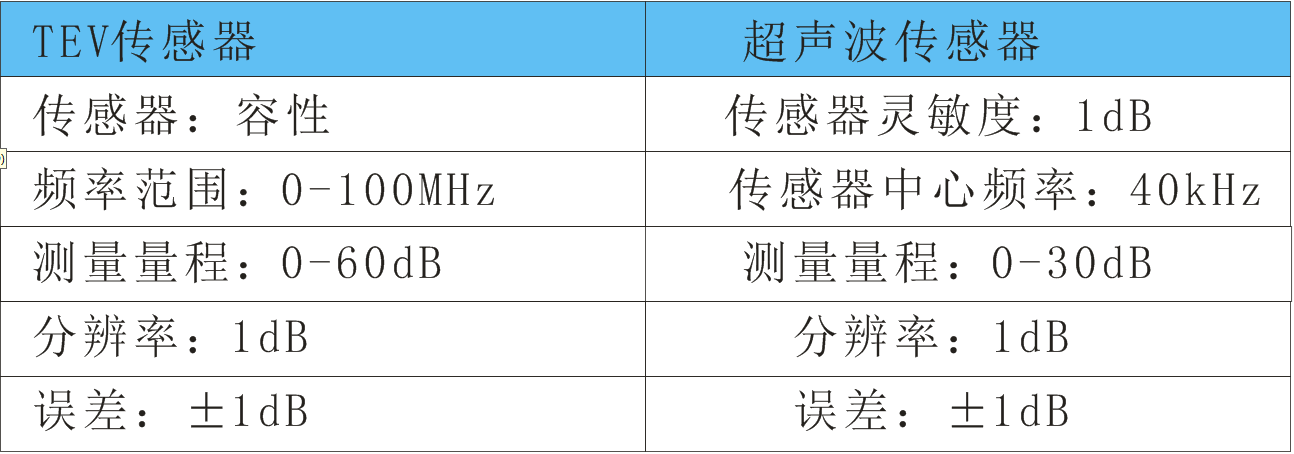

局部放电定性分析仪技术参数


  检测原理及检测方法



  开关柜内部有局部放电信号产生时,会产生脉冲电磁波和超声波,向周围辐射,因此我们可以通过在开关柜金属外壳上采集局放信号产生的对地瞬态电压和超声波的方法对开关柜进行局部放电检测。


  手持式局放分析仪可检测到的开关柜绝缘问题
  • 空气隔离空间的放电(母线与其支撑窗口之间等)
  • 表面放电(在支撑绝缘体处或母线绝缘表面附近)
  • 造成损坏性的电晕放电
  • 绝缘真空处的火花
  • 绝缘终端和连接设备的绝缘问题
  • 非充分的电气连接(悬浮电压)
  • 有缺陷的电流互感器和电压互感器
  • 输入母线套管
