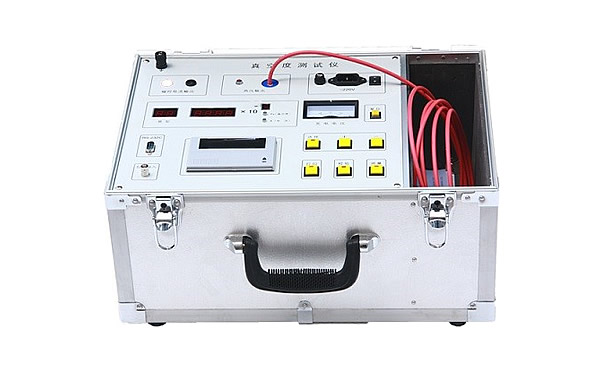

YLZKD-5021真空度测试仪

标签: 真空度测试仪

  简要说明



  YLZKD-5021真空度测试仪是陕西意联电气最新研制的一款断路器真空检测设备真空度测试仪采用冷阴极磁控管放电技术,利用两次起动高压的方法,扣除了漏电电流,保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。真空度测试仪以准确的测量精度为参考,不仅可以测量真空开关真空度是否在正常范围内,同时更重要的是,对某些安装于整机上的泄漏速度较快的真空灭弧室,通过历年测量结果相比较,可以推断它的寿命,真正起到防患于未然的目的。


真空度测试仪
  YLZKD-5021真空度测试仪是经现场多次试验后不断完善的升级换代产品。该产品结构紧凑,机型轻便小巧,测试时间更短,测量可靠性、稳定性、精度更高,功能更加完善。


  真空断路器是电力系统中普遍使用的高压电器,其核心部件是真空灭弧室,由于灭弧室是以真空条件作为工作基础的,所以它不象油开关,SF6开关那样容易检测其质量。传统上,真空断路器用户判断灭弧室真空度的方法是工频耐压法,这种方法只能粗略判断真空度严重化的灭弧室。


  功能特点



→  可定量测量各种型号真空开关灭弧室内的真空度。
→  现场测量时不需拆卸真空开关,配缠绕式线圈。
→  首创的电离电荷量用作标定的技术。
→  测试过程采用两次启动高压的方法扣除漏电电流。
→  通过高压击穿的方法判别真空灭弧室是否完全漏气。
→  仪器带有RS232通讯接口或蓝牙接口,可以连接计算机控制测量、计算漏率、形成测量数据库。
→  内置国内外几乎所有真空灭弧室的测量曲线,这是国内外同类产品绝无仅有的。
→  当真空灭弧室被高压击穿时,测试仪增加了完善的输入保护电路。

→  体积小、重量轻,易于操作,便于携带,特别适用于电力供电部门、化工、煤炭、石油等行业的例行检修。


  真空度测试仪参数



★ 测量范围:1×10-5~1×10-1Pa
 ★ 测量分辨率:10-5Pa
 ★ 测量误差:1×10-4~1×10-1Pa中误差<10%
 ★ 漏气的灭弧室在测量中将发生电击穿!
 ★ 允许环温:0℃~55℃
 ★ 空气湿度:<85%RH

 ★ 电源:AC220±l0%



  创新技术



✔  基于电离电荷的采样技术
  YLZKD-5021真空度测试仪均采用基于电离电荷的采样技术。研究发现:在外激励电源、真空灭弧室的几何尺寸、所用材料一定时,真空灭弧室内的真空度与电离的电荷量有非常准确的对应关系,而与电离电流的峰值仅有概率上的相关性。因此,我公司首创了基于电离电荷的采样技术,显著提高了真空灭弧室的真空度计量的准确性。


✔  漏电电流的处理
  对处于分断状态的真空灭弧室两端加高压时,会有数值不等的几个微安的漏电电流,此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室,由于其周边的绝缘支撑件也有漏电,这些漏电的总和有更大的不稳定性和不可预测性,并且在数值上与10e-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法,扣除了漏电电流,保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。


✔  判别完全漏气的真空灭弧室
  在YLZKD-5021 真空度测试仪中,通过高压击穿的方式判别真空灭弧室是否完全漏气。


✔  PC机控制测量、计算漏率、形成测量数据库
  这部分是选配件。通过界面进行管型、电流或真空度、所用数据库的整定,由PC机控制整个测量过程、显示测量结果并将数据存入整定时指定的数据库。同一只真空灭弧室在两次测量后,可通过界面控制进行漏率计算。


✔  内置国内外几乎所有真空灭弧室的测量曲线
  真空灭弧室由于其几何尺寸、材料的不同,当内部真空度和外加激励电源一定时,其放电电荷量是不同的,并且有相当的差异。为准确测量,对每一种真空灭弧室必须有对应的从电离电荷量到真空度推算曲线。我公司的专家通过与国内主要真空灭弧室生产厂家的密切合作,取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据,通过数学处理,将其特征参数送入YLZKD-5021 真空度测试仪。因此,YLZKD-5021 真空度测试仪内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中绝无仅有的。


✔  完善的输入保护电路
  当真空灭弧室的真空度非常低时,测量时真空灭弧室会被高压击穿,瞬间的高压直接加至信号输入端的采样电路上,使其承受十分强的电冲击。YLZKD-5021 真空度测试仪的信号输入端的采样电路增加了完备的保护电路,即使仪器由于输入端的高压冲击而发生暂时工作不正常时(重新开机即可),也不会造成电路部分的损坏。




  意联电气厂家专业生产真空度测试仪,真空开关真空度测试仪,断路器检测设备,品类齐全,厂家价格,免费指导使用方法,专业电测10年,找真空度测试仪,真空开关真空度测试仪,选意联电气,打造电测精品。
