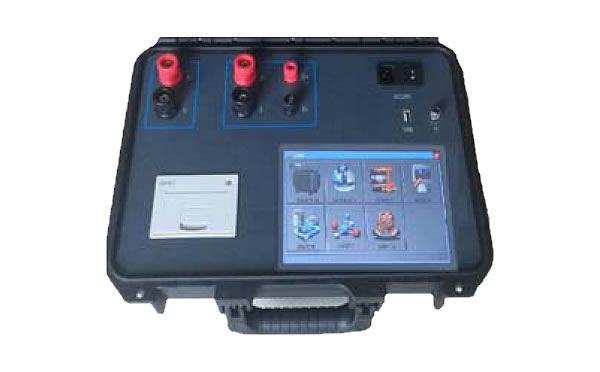

YLRB-7030低电压短路阻抗测试仪

标签: 短路阻抗

产品概述:
  低电压短路阻抗测试仪是专门用于测量大中型变压器阻抗特性进行测试的智能化仪器。国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定:“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定:“变压器在遭受近区突发短路后,应做低电压短路阻抗测试或用频响法测试绕组变形,并与原始记录比较,判断变压器无故障后,方可投运。”低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。 变压器低电压短路阻抗测试仪用于现场和试验室条件下对6KV级及以上主变压器进行低电压短路阻抗测量的仪器。

技术特点:
1、仪器可单独使用,也可使用计算机通过网络远程控制
2、计算机软件分析功能强大,带数据库功能,方便进行数据查询及比对
3、采用先进的软硬件抗干扰技术,保证测量的稳定性和准确性
4、仪器自带以太网和USB接口,可方便将测试数据导入计算机进行进一步的分析
5、6个独立且完全隔离的16bit高精度同步测量通道
6、可对各种接线方式变压器进行测试
7、在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值
8、自动计算试验电源容量,方便用户配置相应电源
9、采用320X240分辨率液晶显示屏,强光下可见,可同时显示多个测试参数
10、自带高速热敏打印机,方便用户现场打印测试数据

技术指标:
1、测量电压:范围15V-500V    精度±0.1%
2、测量电流:范围0.25A-50A   精度±0.1%
3、测量阻抗:范围0-100%   精度±0.1%
4、有功功率:±0.2%(0.1<功率因数≤ 1) ±0.5%(0.02<功率因数≤ 0.1)
5、无功功率:±0.2%
6、电源频率:范围45-65Hz 精度±0.05%
7、数据接口:USB2.0
8、符合标准:DL/T 1093-2008《电力变压器绕组变形的电抗法检测判断导则》
9、软件支持:windows2000/windowsXP/windows7
10、供电电压:AC220V±10%
11、环境温度:工作-15℃~+50℃ 存储-20℃~+60℃
12、相对湿度:10%~95%
