YLGR GIS导电回路测量系统

标签: 回路电阻测试仪

  简要说明



    GIS导电回路测量系统,采用主测量装置和辅助测量装置无线通讯方式工作,轻松的对各种大型开关设备的导电回路 电阻值进行单相测量或三相同时测量,特别针对GIS设备导电回路间隔较多时,导电回路超长情况下,可以一次性测量三 相导电回路电阻,避免分段测量电阻值,造成导电回路全电阻测量误差,测量准确,操作简便,节约时间。

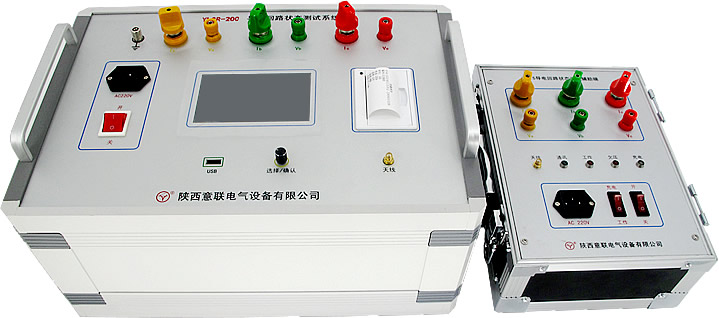

YLGR GIS导电回路测量系统




  产品功能及特点



       该系统采用相关标准规定的直流压降法,使用200A测试电流,符合GB50150-2006等标准的相关要求。系统具备以下功能:
•  开关设备回路电阻三相同时测量或单相测量
•  GIS设备所有间隔导电回路全电阻测量
•  GIS设备单相或三相导电回路电阻测量
•  产品由主测量端和辅助测量端两部分组成,采用低功耗无线通讯方式工作
•  利用三相同时测量技术完成超长开关导电回路电阻测量
•  测量GIS设备导电回路电阻轻松、简便
•  对同一设备历史数据进行曲线显示对比
•  主测量端和辅助测量端均采用进口高速A/D采样芯片,测量精度高
•  设备采用高强度铝合金喷砂机箱装配,附带防震外箱存储,安全可靠



  产品技术参数



•  测量范围:三相 10μΩ-2mΩ 单相 10μΩ-20mΩ
•   测量电流:100A/200A
•   最大输出电压:DC 10V
•   测量精度:10μΩ-2mΩ ≤0.5%  2mΩ-20mΩ ≤1%
•   最高分辨率:0.1μΩ
•   显示方式:800×480(5寸)高清液晶显示屏
•   测量时间设置范围:三相 110s 单相 10~30s
•   数据输出:U盘
•   打印输出:采用热敏微型打印机
•   实时温湿度检测功能:温度 -10°C -50°C 湿度 20%-95%
•   存储系统:存储记录999条
•   通信:无线点对点通信,最大距离3Km
•   主测量端: 尺寸 445×310×250(mm) 重量 10Kg
•   辅助测量端:尺寸 275×205×155(mm) 重量 3Kg
•   工作电源:主测量端 AC220V,50Hz,辅助测量端DC24V内置锂电池供电
•   附件箱:尺寸 555×415×270(mm) 重量 20Kg(含附件)
