电缆外护套故障探测仪测定方法及原理

标签: 电缆故障测试仪

     电缆外护套故障探测仪测定方法及原理:当电缆外护层绝缘损坏以后,我们可以采用三种方法进行初测:电桥法、压降比较法与脉冲反射法,然后再用跨步电位法与感应法定点。用压降比较法测试外护层绝缘故障点的接线如下图所示。


压降比较法测护层故障接线图
压降比较法测护层故障接线图

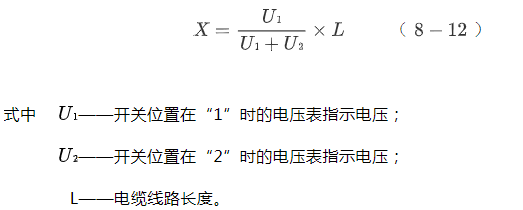

每当我们调节电阻R时,使直流毫安表要在一定的直流电压下顺利通过相等的电流,这时护层绝缘德玛故障点的距离才可以用如下式求得:

护层绝缘德玛故障点公式


     然后,我们再用跨步电位法再进行定点试验操作。它的方法就是用直流电源发生器在电缆的金属护套上施加一直流电压,它的加压范围在0~4kV之间可以调,而仪器输出的直流电流值为0-450mA之间。金属护套加压后在外护层的故障点就会有电流流出,再经大地向电缆线路的两端流去,我们用检流计沿线可以检测到电缆线路路径地面任意两点间的跨步电位。在护层故障点的前后,跨步电位的极性相反,而故障


点正上方的跨步电位为零,如下图所示

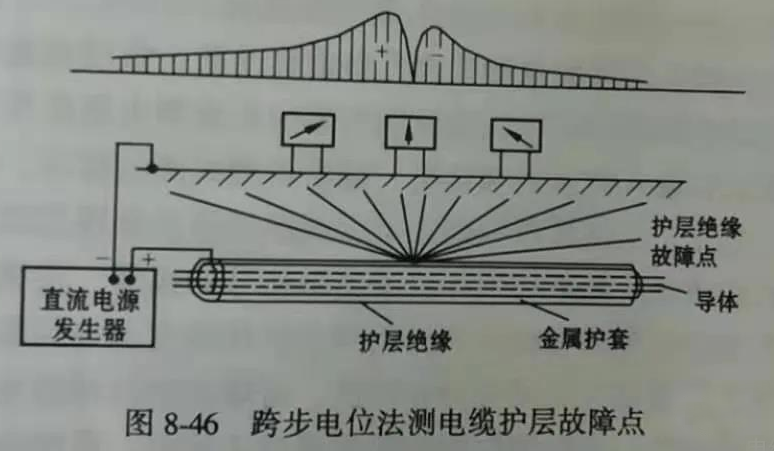

跨步电位法测电缆护层故障点
跨步电位法测电缆护层故障点




     其实,电缆外护套故障探测仪就是采用这个原理制造的测试仪。电缆外护套故障探测仪的测试包括初测、寻径、定点这三个步骤,当我们使用时应当先将外壳接地,再把高压输出接至被测电缆之后可以接通220V的电源启动合闸按钮进行加压并且调节到所需要的试验电流,这样就可以携定点仪到初测位置进行定点了

  其跨步电位方法适用于直埋式电缆线路,当电缆敷设在管道电缆沟、隧道内用跨步电位方法进行护层故障点的定点则较困难。
