电缆故障检测常见故障波形分析技巧
标签： 电缆故障测试仪
在电缆故障检测工作中，除了要能够熟练的操作电缆故障检测仪设备以外，还要掌握各种故障类型的波形特点，才能准确无误找到电缆故障点。那么在电缆故障检测中，常见电缆故障类型的波形特点有哪些？

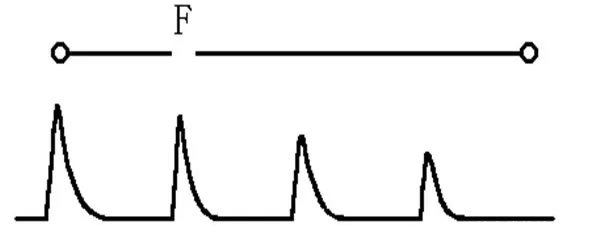

技巧一、断路故障波形分析
通常，断路性故障的数据波形上第一个故障点反射脉冲之后，还有若干个相距仍然是故障距离的反射脉冲，这是由于脉冲在测量端与故障点之间多次来回反射的结果。由于脉冲在电缆中传输存在损耗，脉冲幅值逐渐减小，并且波头上升变得愈来愈缓慢。但是，实际上有用的是第一个反射脉冲，注意不要把后续反射脉冲误认为是其它故障点的反射脉冲。

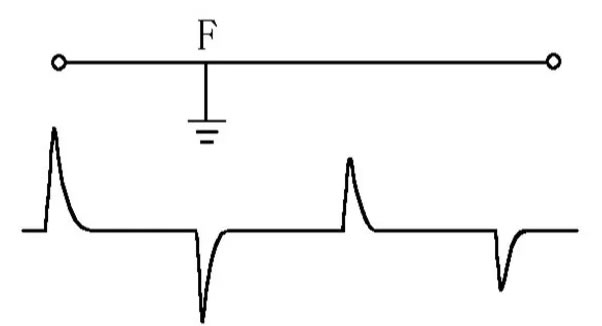

技巧二、短路故障波形分析
一般，电缆短路故障脉冲反射波形。在波形上的第一个故障点反射脉冲之后的脉冲极性出现一正一负的交替变化，这是由于脉冲在故障点反射系数为-1，而在测量端反射为正的缘故。

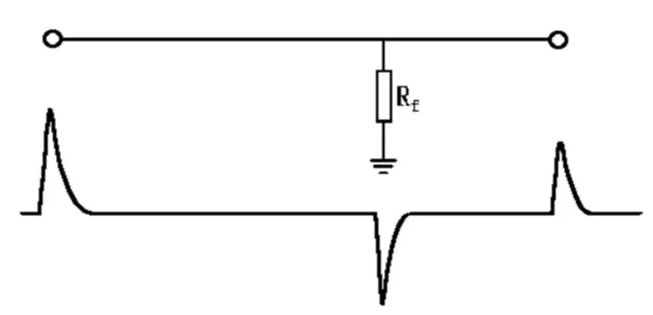

技巧三、低阻故障波形分析
低阻故障脉冲反射波形，则是由在注入的脉冲在故障点产生反射脉冲，t1时刻回到测量端，该脉冲从测量端返回，在故障点又被再次反射，t2时刻又一次回到测量端。第二个故障点反射脉冲在波形上与第一个故障点反射脉冲之间的距离为故障距离，在实际应用中应注意不要把它误以为新的故障点或接头反射。穿过故障点的透射脉冲在电缆的端点被反射，t3时刻回到测量端。
总结，只要掌握以上3种故障类型的波形特点，断路故障波形分析，短路故障波形分析，低阻故障波形分析，才能准确无误找到电缆故障点，这样我们就很轻松了。
