高压电缆故障怎么查【三种实用方法】

标签: 电缆故障测试仪

高压电缆故障怎么查


  高压电缆故障怎么查【三种实用方法】:低压脉冲测试法,直流高压闪络法,冲击高压闪络法,这3三种都是很实用的方法,希望对你有所帮助。


  高压电缆故障怎查找方法一:低压脉冲测试法:依据传输线理论,每条线路都具有其一定的特性阻抗Zc,它是由线路的结构决定,而且与线路的长度没有关系。它在均匀传输线路上,任一点的输入阻抗就等于特性阻抗,如果终端所接负载等于特性阻抗,那么线路发送的电流波或电压波沿线传送,到达终端被负载全部吸收而无反向。当线路上任意点阻抗不等于Zc时,那么电波在该点就会产生全反射或部分反射。


  高压电缆故障怎查找方法二
直流高压闪络法:当故障电阻极高,还没有形成稳定电阻通道之前,我们可利用逐步升高的直流电压施到被测电缆。到一定电压值后故障点被击穿,形成闪络,我们利用闪络电弧对所加入电压形成短路反射,反射回波在输入端被高阻源形成开路反射。那么电压在输入端和故障点之间将多次反射,直至能量消耗殆尽停止。


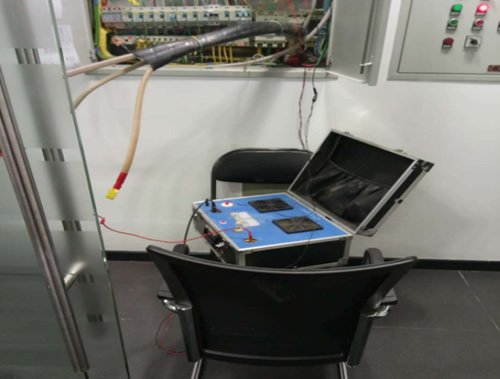

高压电缆故障怎查找


  高压电缆故障怎查找方法三、冲击高压闪络法:当故障电阻降低时,在形成稳定电阻通道后,因为设备容量所限,直流高压加不上去,这时需要改用冲击电压测试。直流高压经球间隙对电缆充电直至击穿,才可用其形成的闪络电弧产生短路反射。在电缆输入端需加测量电感L以读取回波。它的原理线路见图4所示,电波在故障点被短路反射时,在输入端被L反射,在其间将形成多次反射。因为电感L的自感现象,开始由于L的阻流作用呈现开路反射,伴随着电流的增加经一定时间后呈现短路反射。而整个线路又由电容C和电感L又组成一个L—C放电的大过程。因此,在线路输入端所呈现的波过程是一个近于衰减的余弦曲线上迭加着快速的脉冲多次反射波,从反射波的间隔可求出故障的距离。


  以上是高压电缆故障检测方法,希望对您有所帮助!
