10KV高压电缆常见故障及解决方法

标签: 电缆故障测试仪

10KV高压电缆常见故障及处理方法


一、10kV高压电缆常见故障及原因剖析

1、故障类型
电缆故障可概括为接地、短路、断线三大类,其故障类型主要有以下几方面:

(a)闪络故障。电缆在低压电时处于良好的绝缘状况,不会存在故障。可只需电压值升高到必定规模,或许一段时间后某一电压继续升高,那么就会瞬间击穿绝缘体,形成闪络故障。

(b)一相芯线断线或多相断线。在电缆导体接连实验中,电缆的各个导体的绝缘电阻与相关规则相符,但是在查看中发现有一相或许多相不能接连,那么就阐明一相芯线断线或许多相断线。

(c)三芯电缆一芯或两芯接地。三芯电缆的一芯或许两芯导体用绝缘摇表测试出不接连,然后又进行一芯或许两芯对地绝缘电阻遥测。假如芯和芯之间存在着比正常值低许多的绝缘电阻,这种绝缘电阻值高于1000欧姆就被称之为高电阻接地故障;反之,就是低电阻接地故障。这两张故障都称为断线并接地故障。

(d)三相芯线短路。短路时接地电阻巨细是电缆的三相芯线短路故障判别的依据。短路故障有两种:低阻短路故障、高阻短路故障。当三相芯线短路时,低于1000欧姆的接地电阻是低阻短路故障,相反则是高阻短路故障。

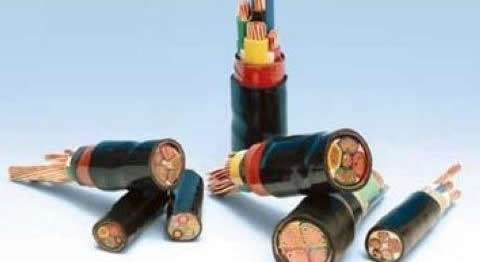

10KV高压电缆


2、原因剖析

  电缆故障的 直接原因就是绝缘降低而被击穿,归纳起来主要有以下几种状况:

(a)外力损坏。电缆故障中外力损坏是 为常见的故障原因。电缆遭外力损坏以后会呈现大面积的停电事端。例如地下管线施工过程中,电缆由于施工机械牵引力太大而被拉断;电缆绝缘层、屏蔽层因电缆过度曲折而损坏;电缆切剥时过度切开和刀痕太深。这些直接的外力因素都会对电缆形成必定的损坏。

(b)绝缘受潮。电缆制作生产工艺不精会导致电缆的保护层决裂;电缆终端接头密封性不行;电缆保护套在电缆运用中被物体刺穿或许遭受腐蚀。这些是电缆绝缘受潮的主要原因。此刻,绝缘电阻降低,电流增大,引发电力故障问题。

(c)化学腐蚀。长期的电流作用会让电缆绝缘发生很多的热量。假如电缆绝缘作业长期处于不良化学环境中就会改变它的物理性能,使电缆绝缘老化乃至失去作用,电力故障会由此发生。

(d)长期过负荷运转。电力电缆长期处于高电流运转环境中,假如线路绝缘层里有杂质或许老化,加上诸如雷电之类的外因对过电压的冲击,超负荷运作发生很多的热量,极易呈现电力电缆故障。

(e)电缆及电缆附件质量。电缆及相关附件是两种重要的电缆材料,其质量问题对电力电缆的安全运转有直接影响。电缆及其附件、电缆三头的制作很简略呈现质量问题,例如电缆会由于运输、储藏时关闭不严而受潮;绝缘管制作粗糙,厚度不均,管内有气泡;不能准确剥切预制电缆的三头;规划制作者没有依据要求制作电缆接头。别的,电缆产品规划时材料选用不恰当、防水性差也会形成电缆质量问题。


10kV电力电缆常见故障的判别办法


二、10kV电力高压电缆常见故障的判别办法

  要想判别10kV电力电缆的故障问题就需要依据故障状况来做简略的实验,并判别故障性质。故障的判别办法主要有以下几种:

1、根本办法

(a)电桥法。电桥法运用前史较长,不过在新技能不断呈现的今日,电桥法依然有它的优势。这样的办法在检测电力电缆单相接地、相间短路等问题上运用起来比较方便,而且差错也小。传统上是通过核算桥壁平衡调理所得数据和电缆总长度之间的间隔测点来寻觅故障。但电桥法的缺乏就是要准确知道电缆的长度等一些原始材料,电缆的相要有良好的绝缘性。而实际中的电缆故障根本上是高阻和闪络故障,用该办法丈量的时间比较长。

(c)低压脉冲反射法。在电力电缆故障检测中,所谓低压脉冲反射法就是将高频率的低压脉冲发射到电缆中,脉冲在传播遇到故障点或许不匹配点就会反射电磁波,丈量仪器会接纳到反射脉冲。

(c)直流闪络法与高压闪络法。直流闪络法是用来查询闪络故障中的故障点。将直流电压施加在电力电缆故障点中,并将其马上击穿,此刻故障点会呈现闪络,丈量点和故障点之间的间隔通过丈量波来获取。假如闪络故障在高电压下被马上击穿,能够运用此办法。直流闪络法的丈量波波形比较简略,而且易于理解,有着高精度的读数。要是电缆故障点的电阻不高,这种办法就不适用了。由于这样会让直流走漏较大的电流量,形成电缆线的电压变小。此刻就应该运用高压闪络法(冲闪法)。能够使用这种办法判别故障点有没有击放电,但是不能阐明发生了间隙放电就是故障点被击穿了


2、准确断定点丈量法

  上述丈量故障点的办法适用于大规模的故障点,而不适用于施工处理。电缆途径和深埋查找能够运用准确查找的方法找出切当的故障点方位。而在这种状况下运用的办法就是声测法和声磁同步法。

(a)声测法。运用灵敏度高的声电转换器放大故障点电放时发生的声响,使其转换成声响信号与电流信号,然后使用耳机和仪表等东西断定电缆线路上的故障点。不过这种办法的缺陷就是急速丈量成果有着较大的随意性,差错也大。假如电缆埋在地下太深就很难丈量,优点就是对设备的要求不高。

(b)声磁同步法。众所周知,电磁场信号的传播速度挨近光速,但是声响的传播速度却相对较慢。如此一来电磁信号速度与声速之间有着较大的不同,接纳仪器在接纳声、磁信号时会把两张信号看做是一起从故障点发出来的,因而探测方位挨近故障点,信号的接纳时间差就会变得更小,反之亦然。



10kV电力电缆常见故障处理办法


三、10kV电力高压电缆常见故障处理办法


针对10kV电力电缆呈现的常见故障,电力企业要及时采取有用的鼓励办法,以便电力能够安全耐久地运转。

a、认真办理电力电缆运转环境和自身质量

供电公司(或托付的外部施工企业)在敷设电缆管线时要先调查周围的环境。假如环境中存在腐蚀因素或许其他简略形成故障的因素,就应该尽量避开。别的,还要详细勘测环境中的地质污染状况,在不同条件的地质环境中需做好相应的防污染准备办法。例如要稳重挑选在化工厂、地下水污染区的通道建造。电缆的类型也要参照电网运转环境来挑选,注重电缆的质量,不能让电缆被环境损坏腐蚀。电缆的主芯横截面需承载得了线路的运转负荷,不能让电缆超负荷或许过电压运转。供电公司要大力宣传电网保护常识,在电力电缆运转的周围设置电缆标识,防止电缆被人为损坏,如在夺目方位设置警示牌,警告不要触碰、攀爬变压力;禁止损坏电缆;严厉打击盗卖和损坏电缆设施的行为,营建良好的电缆安全运转环境。

b、注重电力电缆施工运转办理

  供电公司应该通过清晰的电缆施工运转办理办法来清晰电力施工、运转的责任。依据《电力法》等国家相关的电力设施保护的法律法规,促进电缆施工、运转、办理能正常进行下去。对施工人员进行技能培训,保证电力电缆的施工运转质量。电缆线路的安全运转和电力工程质量、正常运转关系亲近。因而严厉培训电缆施工、运转人员的技能才能,并加强考核,既是对电力企业自身担任,也是对电力电缆的正常施工、运转担任。

  电缆施工中的电缆铺设安装需要规划合理的线路,依据地形环境选用相应的铺设办法,如用电用户间隔比较远,能够使用架空或许防水型的电缆,用户相对会集的区域能够使用电缆地道、电缆井保护电缆,减少电缆损坏。对于新运转的电力是施工项目,则应该依据国家的技能要求来严厉施工、检验。

  电力企业应该在进购电缆时需依据状况挑选类型及数量,必须契合供电线路的契合标准,不能超负荷运转。将施工中的人为故障、机械磨损减小到 小规模,电缆的安装途径也应该要合理的组织和考虑。尽量选用支架、管道、电缆沟的方法去铺设电缆,对电缆沟、电缆架等辅佐设施应科学规划。特别要注意的是,必定要注重电缆中心头、终端头的制作质量,多选用新型硅橡胶预制接头,并依据国家技能要求来施工和检验电缆工程。

c、加强电力电缆的监管和日常保护

  供电公司依据国家部委规则拟定相关的监管查看准则,对线路的负荷电流进行亲近监督,不能让过负荷击穿结缘,长期过负荷运转的电缆会形成电缆故障。成立专门的保护部门,建立配电设备定期巡检准则,让通过专业技能培训、具有必定运转办理经验的职工定期巡视电力电缆等设备,假如发现有线路呈现故障,要及时上报并提出检修方案。

  注重存在安全隐患的电缆线路的特别巡视查看,并依据供电公司的规则做好巡视记载,照实填写线路的运转状况。巡视线路时,必定要注意电缆线路周围的运转状况,例如有没有施工在线路周围、线路的正常运转有没有被损坏。
