路灯电缆故障测试仪hldy-100原理
标签： 电缆故障测试仪
HLDY-100路灯电缆故障测试仪原理：采用目前上先进的“二次脉冲法”技术，加之自主开发的测试技术和高频高压数据信号处理装置，使其具有好的电缆故障波形判断能力和简单方便的操作系统。本仪器具有独立的知识产权，是国内率先研制成功、国内的“二次脉冲法”电缆故障测试仪。
二次脉冲法的先进之处在于使现场测得的故障波形得到大大简化，将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。极大地提高了现场故障的判断准确率。任何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的。
HLDY-100路灯电缆故障测试仪充分考虑国内路灯电缆故障测试仪现状而研发设计，全套仪器具有故障区域判断、故障点定位、路径查找、埋深测试等功能。彻底解决了区域判断困难、相相之间短路故障的难题。
此款为测试灯杆间故障的基本型路灯电缆故障测试仪，现升级为彩色液晶屏。是陕西意联电气在过去几年的主打路灯电缆故障测试仪产品。
HLDY-100路灯电缆故障测试仪主要功能：
》、路径、深度、故障点的测试一人同步完成；
》、路灯电缆的开路、对地短路、外皮破损等故障的准确定点；
》、国内独有的线间短路法，轻松解决路灯电缆相相之间的短路故障；
》、国内独有的故障区域判断功能，可以快速确定故障点的初步位置，提高测试效率；
》、国内独有的感应测试法，特别适合市政“盲测”地下电缆、光缆、水管等金属性质管线。
HLDY-100路灯电缆故障测试仪性能特点：
＞＞、大屏幕彩色液晶屏。数字显示、条栅指示、声音提示；
＞＞、测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析；
＞＞、电缆埋深测量为一键直读；内置欧姆表可测环路电阻，判断故障性质；
＞＞、区域判断耦合器适合各种路灯电缆；折叠式“A”字架，方便携带。
HLDY-100路灯电缆故障测试仪测试方法：
＞、区域判断法：把一条复杂的故障线路转换成一段或两灯杆之间的故障测试方法；
＞、信号比较法：主要用于测试电缆路径或一般断线故障点的初步定位；
＞、跨步电压法：用于故障点的准确定位，误差可控制在±10cm；
＞、线间短路法：华傲特有的针对相间短路且对地无泄漏的故障定位方法。
HLDY-100路灯电缆故障测试仪主要指标

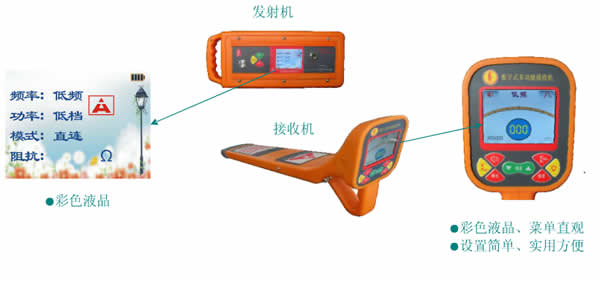

发射机
显示方式：彩色液晶屏
绝缘测量：10Ω—50MΩ
功率输出：低档、中档、高档
负载匹配：自动
工作温度：-20℃ — 50℃
体 积：390×160×140mm
重 量：3.3Kg
接收机
显示方式：彩色液晶屏
故障指示：箭头指示、数字显示、条栅指示
信号强度：图形指示和数字显示0—999
增益控制：0～100dB
埋深测量：2.5m (一键直读)
体 积：680×110×230mm
重 量：1.76Kg
